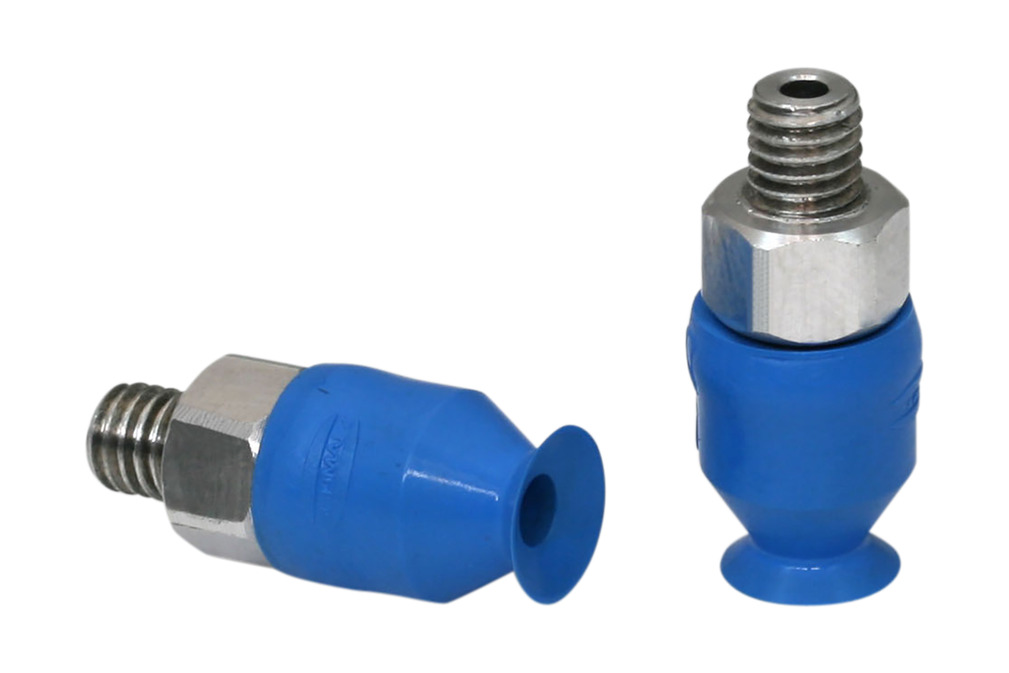

SGAN 7 PU-60 M5-AG
物料号: 10.01.01.00800
扁平吸盘（圆形），适合抓取易损工件
| 尺寸 | 7 |
| 吸盘胶皮材料 | 聚氨酯 PU |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 连接 | M5-M |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 2 mm |
| 最大值（S） | 7.5 mm |
| Ds | 7 mm |
| G1 | M5-M |
| H | 17 mm |
| LG1 | 5 mm |
| SW1 | 8 mm |
| Z（吸盘行程） | 1 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 1.6 N |
| 卷数 | 0.19 cm³ |
| 工件最小半径（凸面） | 7.5 mm |
| 软管直径（建议）d | 2 mm |
| 尺寸 | 7 |
| 螺纹接头系列 | N 028 |
| 吸盘胶皮材料 | 聚氨酯 PU |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 2.1 g |
| 吸盘折数 | 0 |
| 产品系列 | SGAN |
