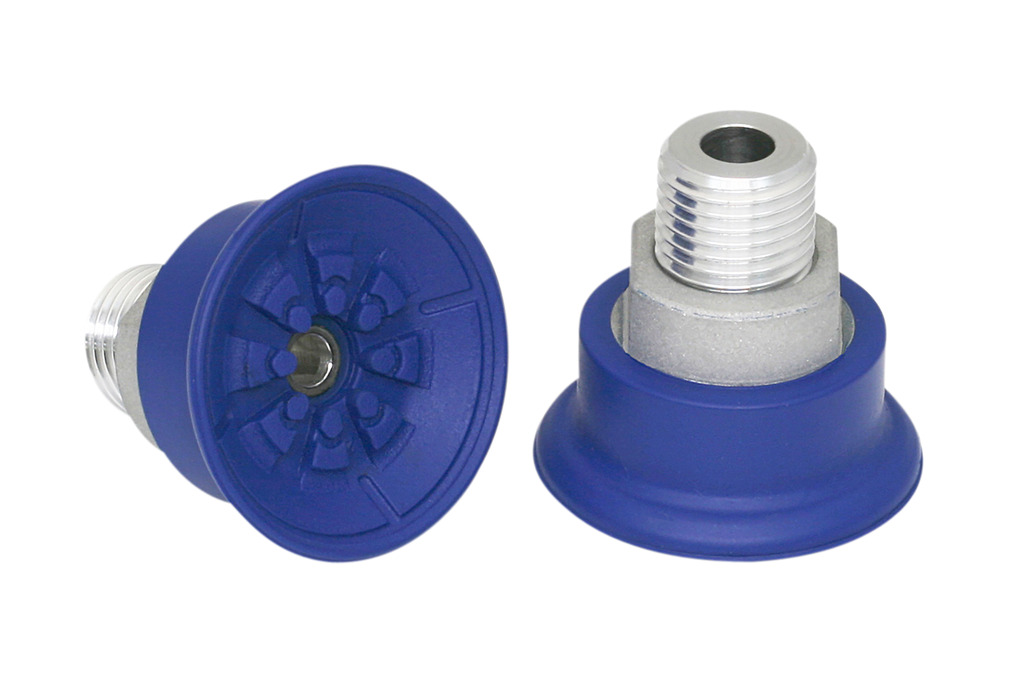

SAF 30 NBR-60 G3/8-AG
物料号: 10.01.01.11366
扁平吸盘（圆形），擅长动态搬运光滑油性表面工件
| 尺寸 | 30 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G3/8-AG |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 4 mm |
| 最大值（S） | 34 mm |
| Ds | 31 mm |
| G1 | G3/8"-M |
| LG1 | 10 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 38 N |
| 横向剪力 | 30 N |
| 油性表面的横向剪力 | 28 N |
| 卷数 | 1.7 cm³ |
| 工件最小半径（凸面） | 40 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸 | 30 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 吸盘折数 | 0 |
| 产品系列 | SAF |
