SA-NIP N005 G1/8-AG DN20010.01.01.03529吸盘接头
| 螺纹接头系列 | N 005 |
| 螺纹 G1 | G1/8"-M |
| 长度 L1 | 17.5 (mm) |
| 长度 L | 5 (mm) |
| 装配长度 | 5 (mm) |
| 公称直径 dn | 2 (mm) |
| 材料 | 铝 |

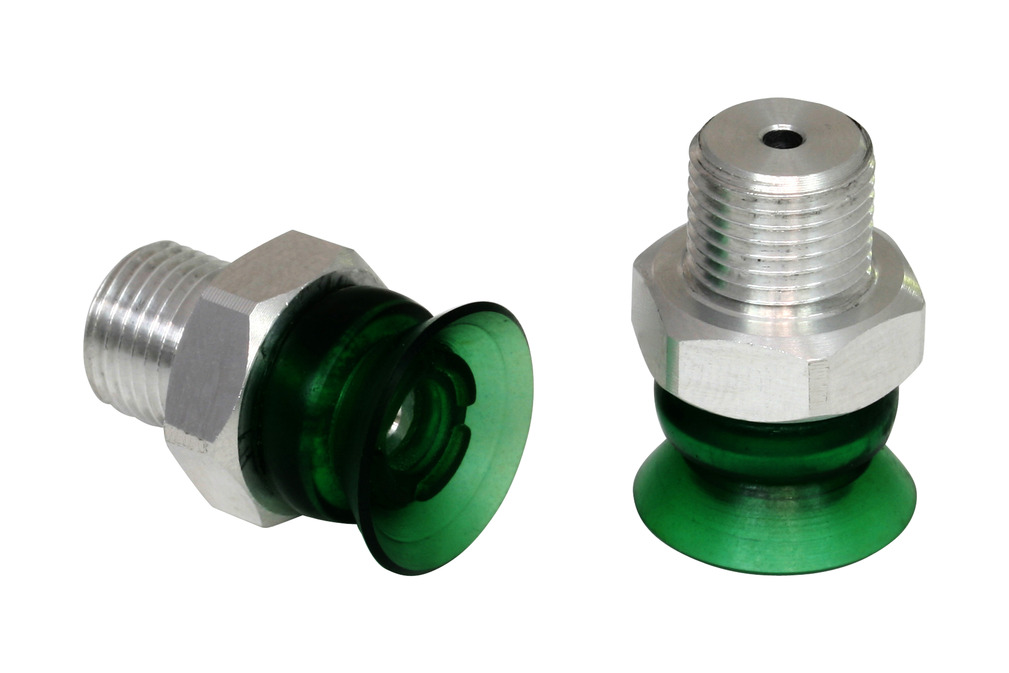

PFYN 15 VU1-72 G1/8-AG
物料号: 10.01.01.00556
扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件
| 尺寸 | 15 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/8"-M |

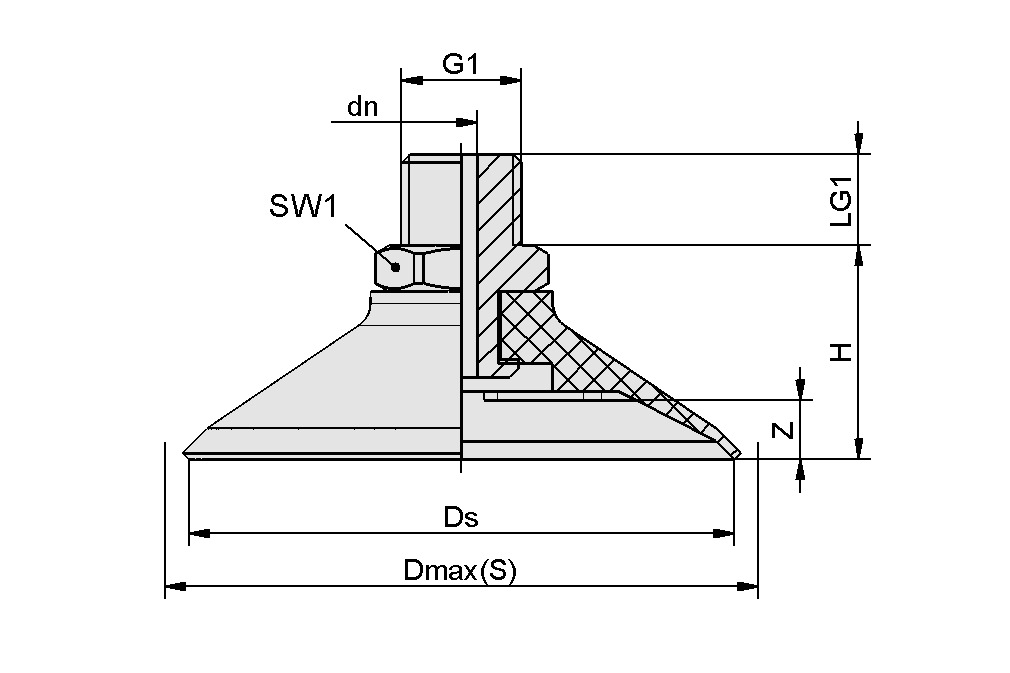

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 17.5 mm |
| dn | 2 mm |
| Ds | 14.5 mm |
| G1 | G1/8"-M |
| H | 14.5 mm |
| LG1 | 8 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 1.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸 | 15 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 吸力（-600 mbar） | 8.5 N |
| 卷数 | 0.5 cm³ |
| 工件最小半径（凸面） | 12.5 mm |
| 软管直径（建议）d | 4 mm |
| 螺纹接头系列 | N 005 |
| 材料硬度[邵氏 A］ | 72 Shore A |
| 重量 | 6.4 g |
| 吸盘折数 | 0 |
| 产品系列 | PFYN |
