SA-NIP N011 G1/4-IG DN35010.01.01.00412吸盘连接接头螺纹头
| 螺纹接头系列 | N 011 |
| 螺纹 G1 | G1/4"-F |
| 长度 L1 | 24.5 (mm) |
| 长度 L | 15 (mm) |
| 装配长度 | 15 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
| 5 (mm) |

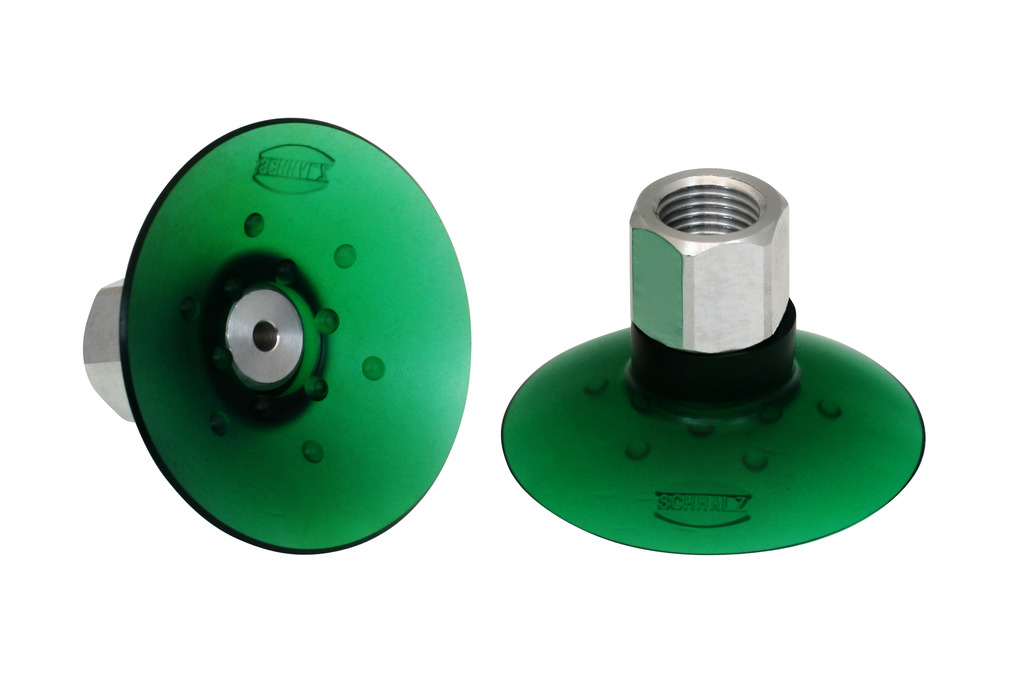

PFYN 50 VU1-72 G1/4-IG
物料号: 10.01.01.00547
扁平吸盘（圆），用于光滑表面或略微粗糙的表面
| 尺寸 | 50 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/4"-F |

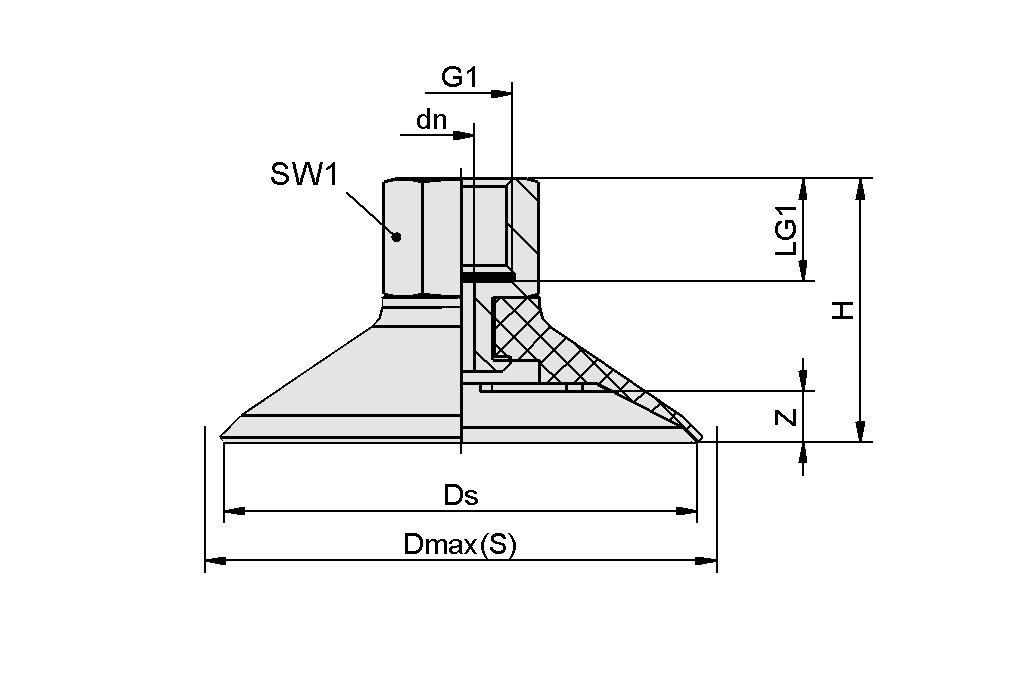

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 53 mm |
| dn | 3.5 mm |
| Ds | 50 mm |
| G1 | G1/4"-F |
| H | 32 mm |
| LG1 | 12 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 4.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸 | 50 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 吸力（-600 mbar） | 95 N |
| 卷数 | 6 cm³ |
| 工件最小半径（凸面） | 75 mm |
| 软管直径（建议）d | 6 mm |
| 螺纹接头系列 | N 011 |
| 材料硬度[邵氏 A］ | 72 Shore A |
| 重量 | 14.2 g |
| 吸盘折数 | 0 |
| 产品系列 | PFYN |
