PFYN 95 VU1-72 G1/4-AG

物料号: 10.01.01.00523

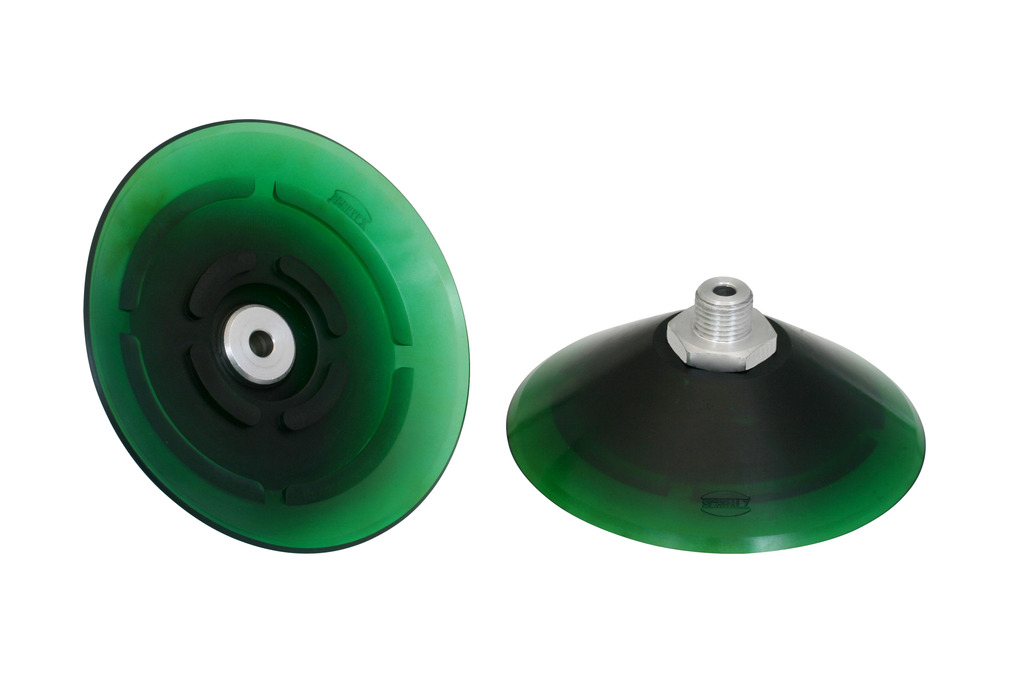

扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件

尺寸	95
吸盘胶皮材料	氨基甲酸乙酯橡胶 VU1
材料硬度[邵氏 A］	72 (Shore A)
螺纹接头材料	铝
连接	G1/4"-M

设计参数

Design image

属性	价值
最大值（S）	101 mm
dn	5 mm
Ds	95 mm
G1	G1/4"-M
H	30 mm
LG1	10 mm
SW1	22 mm
Z（吸盘行程）	6 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

技术参数

属性	价值
尺寸	95
吸盘胶皮材料	氨基甲酸乙酯橡胶 VU1
吸力（-600 mbar）	350 N
卷数	42 cm³
工件最小半径（凸面）	140 mm
软管直径（建议）d	6 mm
螺纹接头系列	N 012
材料硬度[邵氏 A］	72 Shore A
重量	72.8 g
吸盘折数	0
产品系列	PFYN

注意：弹性部件的允许尺寸公差符合 DIN ISO 3302-1 M3 标准。
