SA-NIP N012 G1/4-AG DN50010.01.01.10664吸盘接头
| 螺纹接头系列 | N 012 |
| 螺纹 G1 | G1/4"-M |
| 长度 L1 | 29.5 (mm) |
| 长度 L | 5 (mm) |
| 装配长度 | 5 (mm) |
| 公称直径 dn | 5 (mm) |
| 材料 | 铝 |
| SW2 | 6 (mm) |

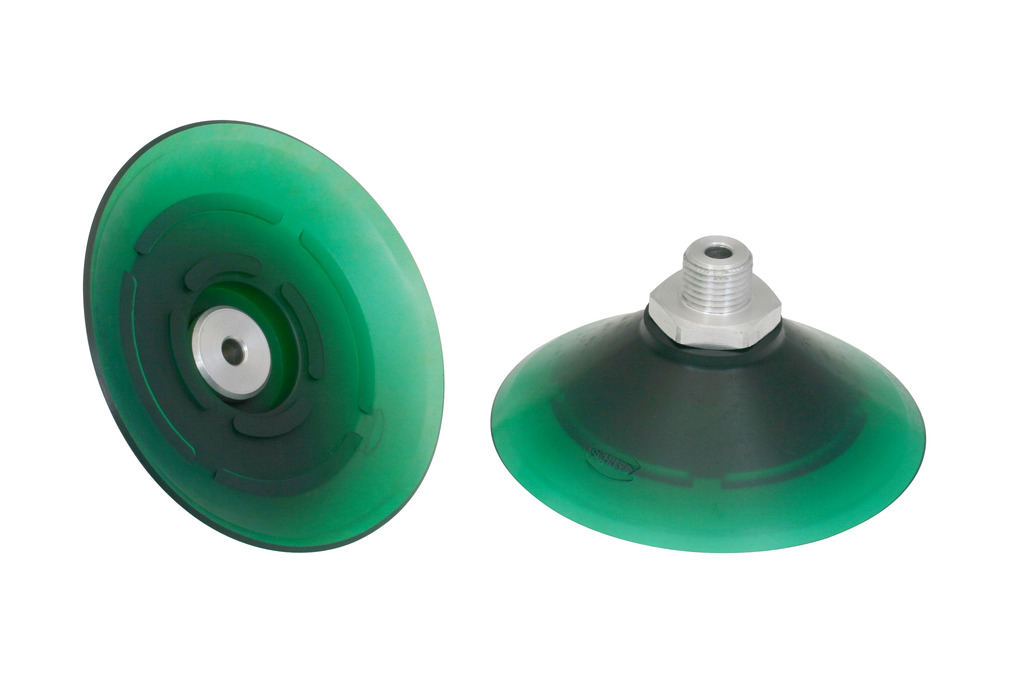

PFYN 80 VU1-72 G1/4-AG
物料号: 10.01.01.00522
扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件
| 尺寸 | 80 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/4"-M |

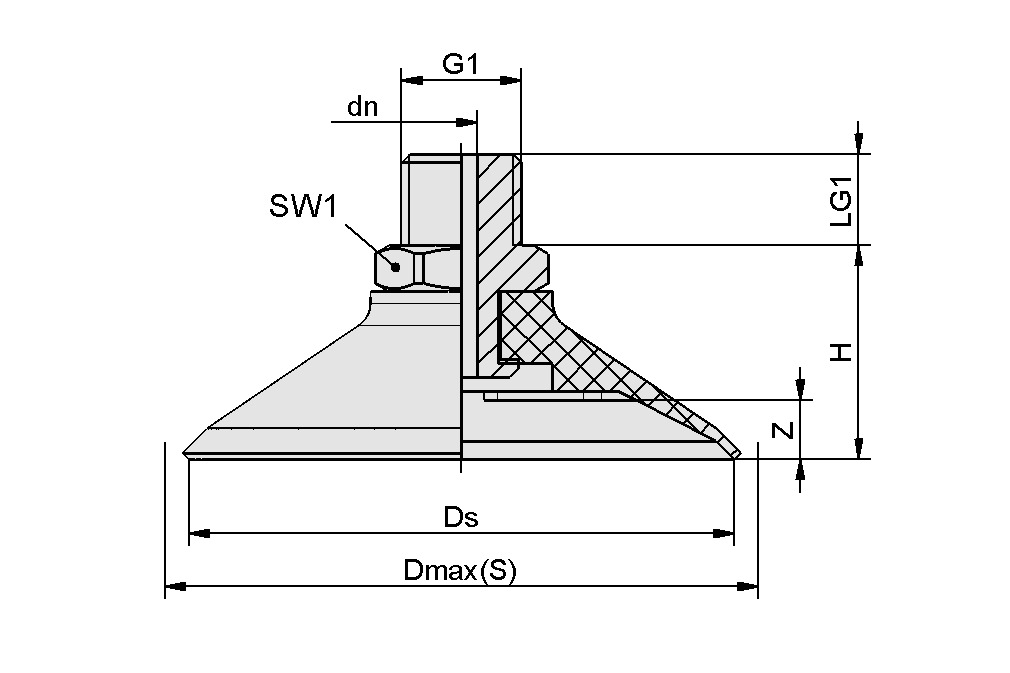

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 86 mm |
| dn | 6 mm |
| Ds | 80 mm |
| G1 | G1/4"-M |
| H | 30 mm |
| LG1 | 10 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 6 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸 | 80 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 吸力（-600 mbar） | 260 N |
| 卷数 | 30 cm³ |
| 工件最小半径（凸面） | 100 mm |
| 软管直径（建议）d | 6 mm |
| 螺纹接头系列 | N 012 |
| 材料硬度[邵氏 A］ | 72 Shore A |
| 重量 | 47.2 g |
| 吸盘折数 | 0 |
| 产品系列 | PFYN |
