- 淘汰项目
PFYN 1.5 NBR-CO-55 M3-AG
物料号: 10.01.01.10376
扁平吸盘(圆形),搬运光滑或轻微粗糙表面工件
尺寸 | 1.5 |
吸盘胶皮材料 | 丁腈橡胶 导电丁腈橡胶 |
材料硬度[邵氏 A] | 55 (Shore A) |
螺纹接头材料 | 铝 |
真空连接 | M3-M |

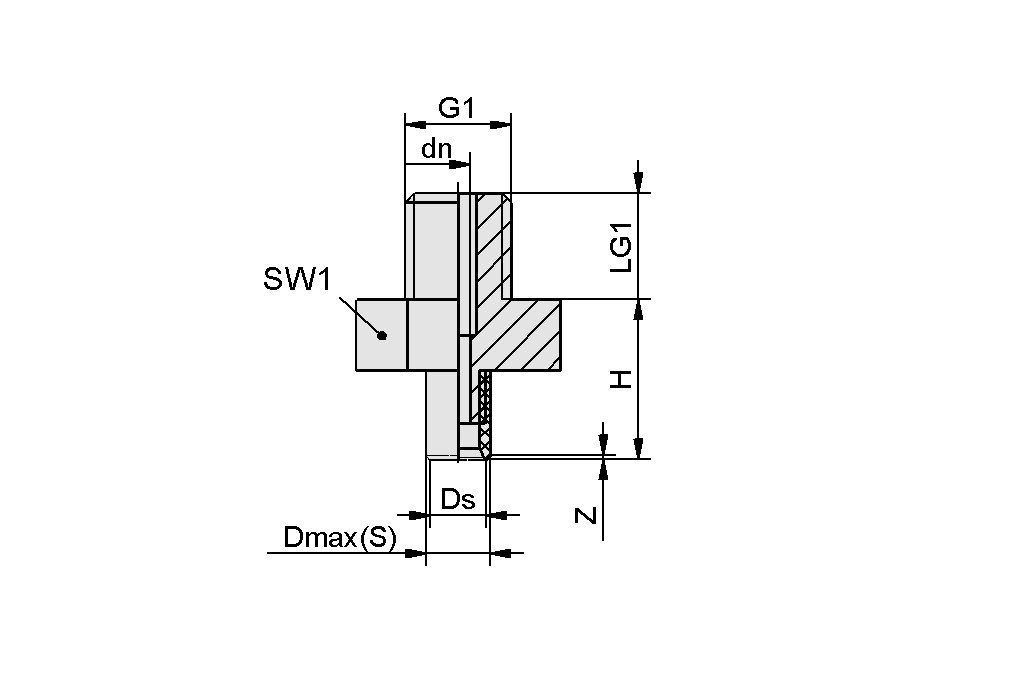

设计参数
设计参数

属性 | 价值 |
---|---|
dn | 0.7 mm |
最大值(S) | 1.8 mm |
Ds | 1.5 mm |
G1 | M3-M |
H | 4.5 mm |
LG1 | 3 mm |
SW1 | 5 mm |
Z(吸盘行程) | 0.1 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
吸力(-600 mbar) | 0.06 N |
卷数 | 0 cm³ |
工件最小半径(凸面) | 2 mm |
软管直径(建议)d | 2 mm |
尺寸 | 1.5 |
吸盘胶皮材料 | 丁腈橡胶 导电丁腈橡胶 |
材料硬度[邵氏 A] | 55 Shore A |
重量 | 1 g |
产品系列 | PFYN |
吸盘折数 | 0 |
