PFYN 2 NBR-55 M3-AG

物料号: 10.01.01.00276

扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件

尺寸	2
吸盘胶皮材料	丁腈橡胶 NBR
材料硬度[邵氏 A］	55 (Shore A)
螺纹接头材料	铝
真空连接	M3-M

设计参数

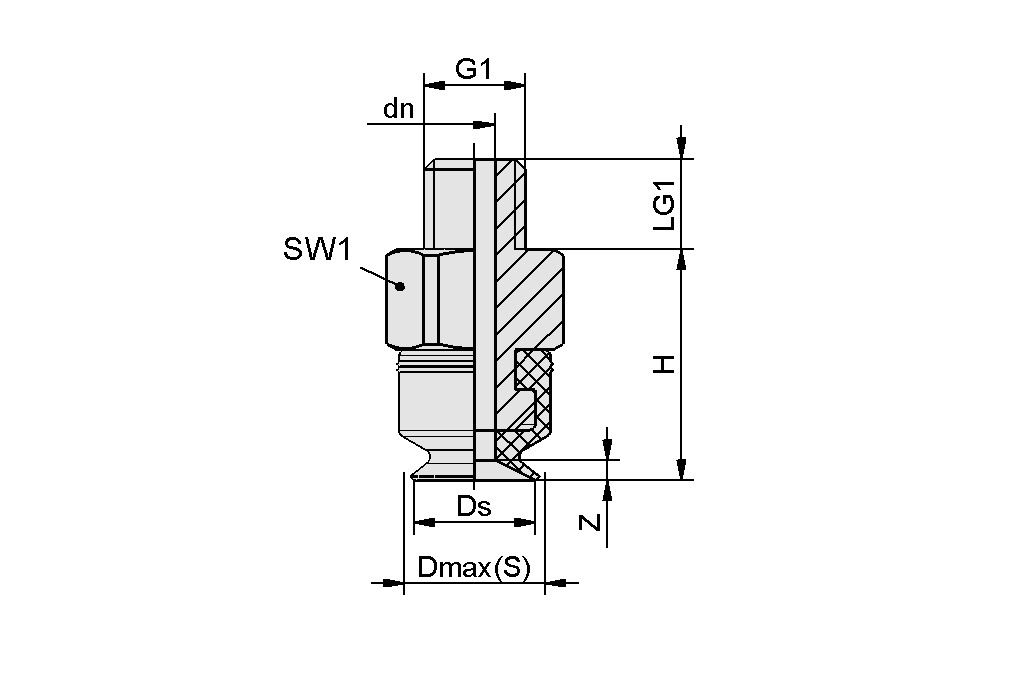

Design image

属性	价值
dn	1 mm
最大值（S）	2.5 mm
Ds	2 mm
G1	M3-M
H	6 mm
LG1	3 mm
SW1	5 mm
Z（吸盘行程）	0.5 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

技术参数

属性	价值
吸力（-600 mbar）	0.12 N
卷数	0 cm³
工件最小半径（凸面）	2 mm
软管直径（建议）d	2 mm
尺寸	2
吸盘胶皮材料	丁腈橡胶 NBR
材料硬度[邵氏 A］	55 Shore A
重量	1 g
产品系列	PFYN
吸盘折数	0

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
