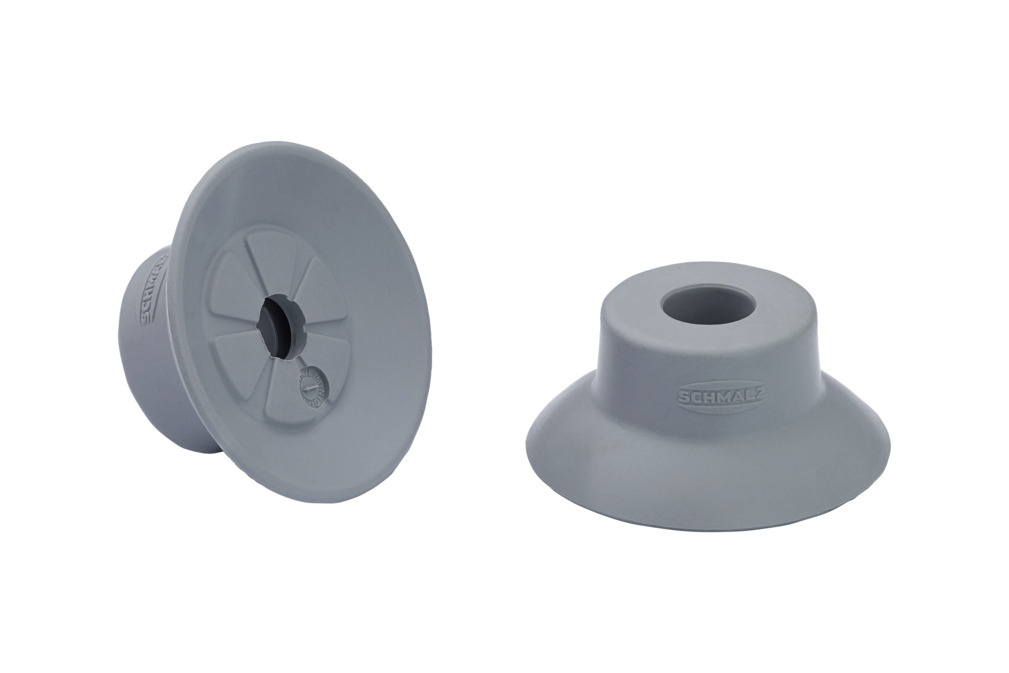

SUF 30 NBR-55 SC040
物料号: 10.01.01.13949
吸盘（圆形，扁平），用于 流程安全处理 光滑或略带粗糙的表面
| 尺寸 | 30 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |

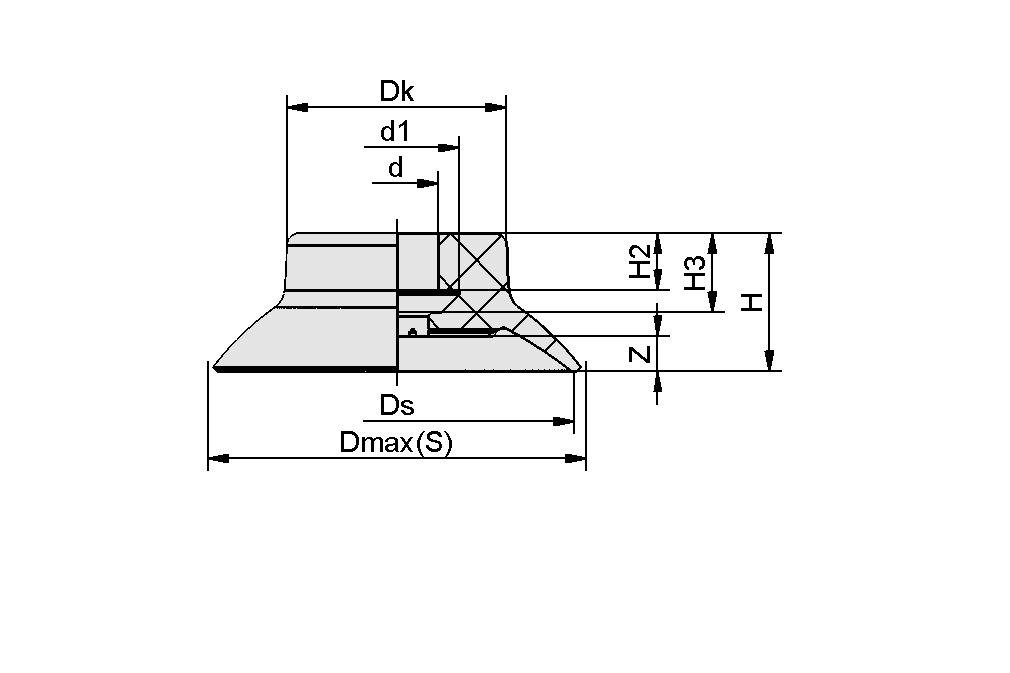

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d1 | 10.5 mm |
| d | 7 mm |
| Dk | 18.6 mm |
| 最大值（S） | 33.3 mm |
| Ds | 30 mm |
| H | 11.7 mm |
| H2 | 4.8 mm |
| H3 | 6.7 mm |
| Z（吸盘行程） | 3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 34 N |
| 拉脱力 | 34 N |
| 卷数 | 1.6 cm³ |
| 工件最小半径（凸面） | 35 mm |
| 尺寸 | 30 |
| 接头系列 | SC040 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 4 g |
| 产品系列 | SUF |
