SHF 85 NK-45 M10x1.25-IG E
物料号: 10.01.01.12209

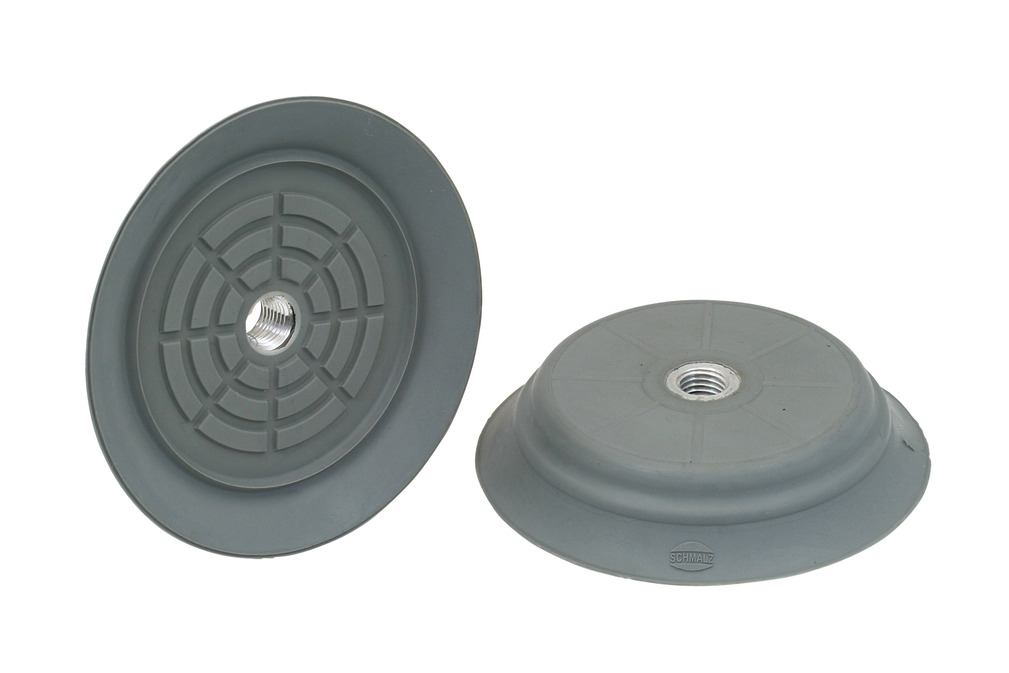

扁平吸盘（圆形），用于搬运处理木材
| 尺寸 | 85 |
| 螺纹 G1 | M10x1.25-F |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 材料硬度[邵氏 A］ | 45 (Shore A) |
| 类型 | E |

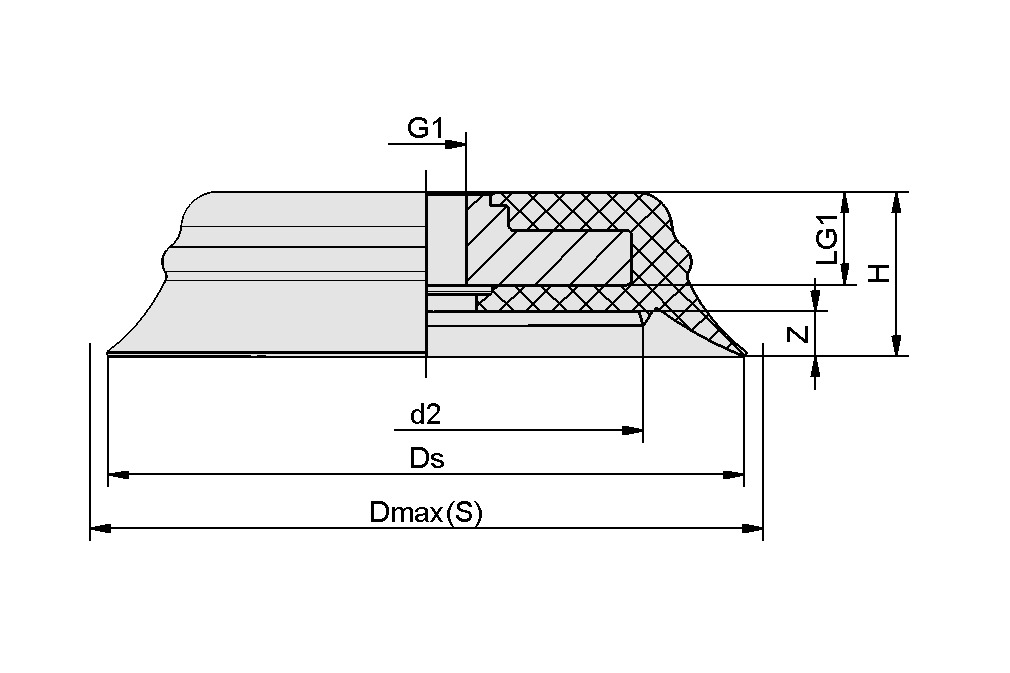

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 62 mm |
| 最大值（S） | 89 mm |
| Ds | 85 mm |
| G1 | M10x1.25-F |
| H | 18.1 mm |
| LG1 | 10 mm |
| Z（吸盘行程） | 4 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸 | 85 |
| 吸盘折数 | 0 |
| 吸力（-600 mbar） | 198 N |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 卷数 | 24.5 cm³ |
| 重量 | 81.8 g |
| 产品系列 | SHF |
文件
文件
辅料
SIEB 14.5x1 MS-A2 0.103/0.1510.05.03.00023滤网保护真空系统
免受污染
| 外部直径 D | 14.5 (mm) |
| 长度 L | 1 (mm) |
| 材料 | 黄铜 / 不锈钢 |
| 网眼尺寸 | 0.103 (mm) |
| 导线直径 | 0.15 (mm) |
