SHF 50 NK-45 N041
物料号: 10.01.01.11687
扁平吸盘(圆形),高速动态搬运木材
尺寸 | 50 |
吸盘胶皮材料 | 天然橡胶 NK |
材料硬度[邵氏 A] | 45 (Shore A) |

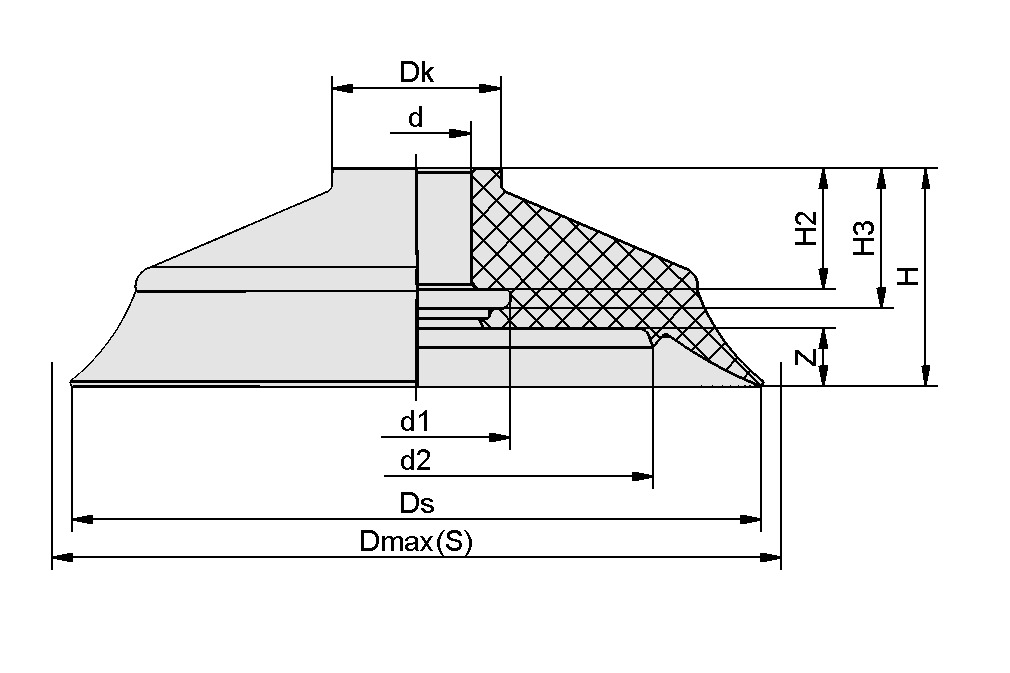

设计参数
设计参数

属性 | 价值 |
---|---|
d | 7.5 mm |
d1 | 17 mm |
d2 | 30 mm |
Dk | 17 mm |
最大值(S) | 55 mm |
Ds | 52 mm |
H | 22.2 mm |
H2 | 12.8 mm |
H3 | 14.3 mm |
Z(吸盘行程) | 3 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
尺寸 | 50 |
螺纹接头系列 | N 041 |
吸盘折数 | 0 |
横向剪力 | 95 N |
吸力(-600 mbar) | 90 N |
吸盘胶皮材料 | 天然橡胶 NK |
卷数 | 8.05 cm³ |
工件最小半径(凸面) | 41 mm |
重量 | 15 g |
产品系列 | SHF |
