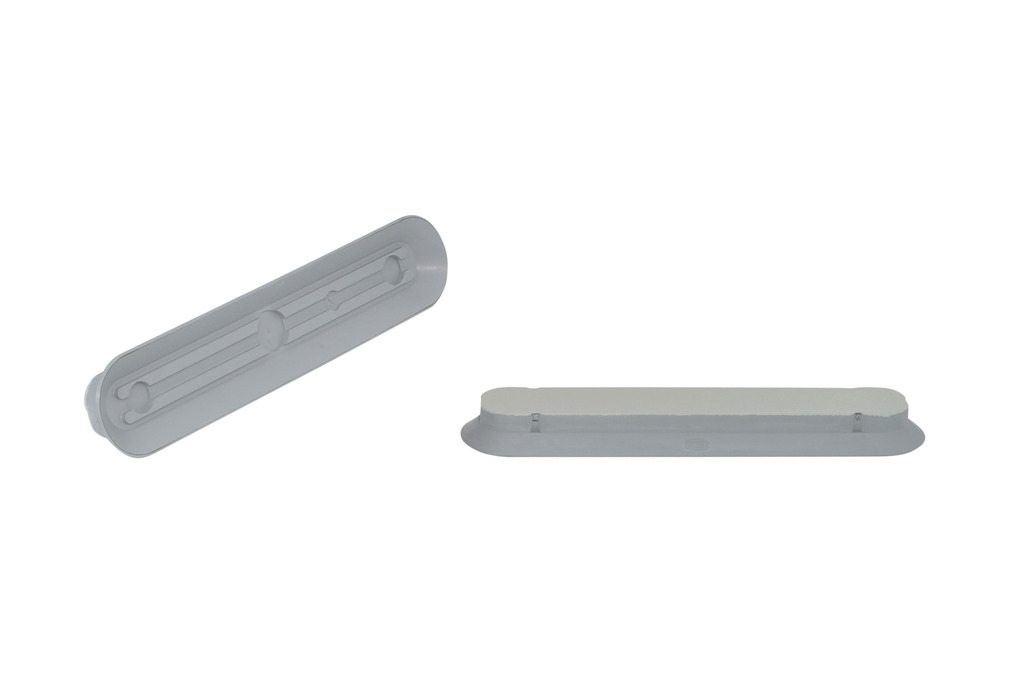

SPLO 250x55 NBR-55
物料号: 10.01.05.00186
扁平吸盘（椭圆形），搬运狭窄或弧形工件
| 尺寸（长 x 宽） | 250 x 55 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 高度 H | 22 (mm) |

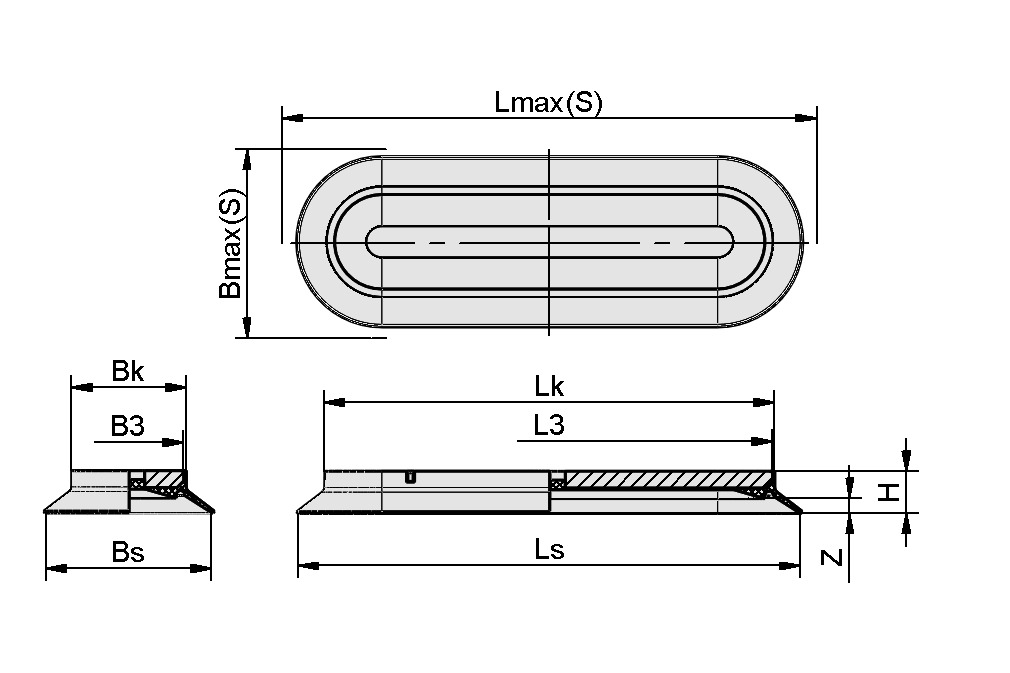

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B3 | 29 mm |
| Bk | 31.5 mm |
| 最大值（S） | 58 mm |
| Bs | 47.6 mm |
| H | 22 mm |
| L3 | 224.5 mm |
| Lk | 226 mm |
| Lmax.(S) | 255 mm |
| Ls | 243 mm |
| Z（吸盘行程） | 8 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 590 N |
| 卷数 | 82.77 cm³ |
| 工件最小半径（凸面） | 50 mm |
| 吸盘折数 | 0 |
| 尺寸（长 x 宽） | 250 x 55 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 重量 | 425 g |
| 产品系列 | SPLO |
