真空吸盘SPLO,多种吸盘直径可选,亦可选配感应阀。橡胶件和支撑板经硫化固定成一体。

请稍后再试,或联系当地联系人。

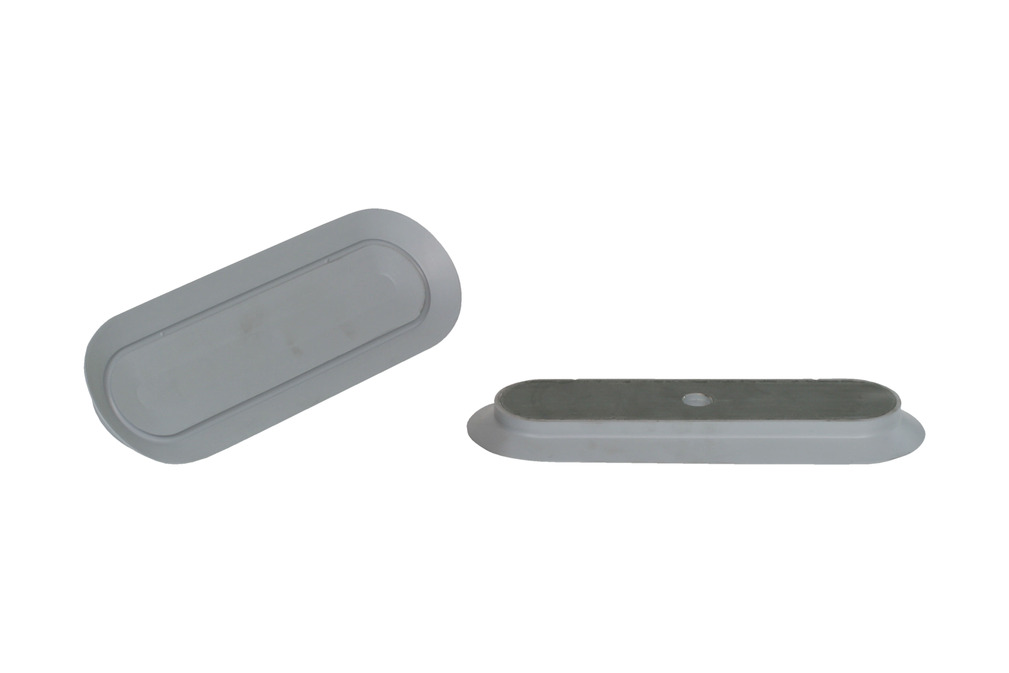

SPLO 300x100 NBR-55

物料号: 10.01.05.00050

扁平吸盘(椭圆形),搬运狭窄或弧形工件

尺寸(长 x 宽)300 x 100
吸盘胶皮材料丁腈橡胶 NBR
材料硬度[邵氏 A]55 (Shore A)
高度 H25 (mm)
设计参数

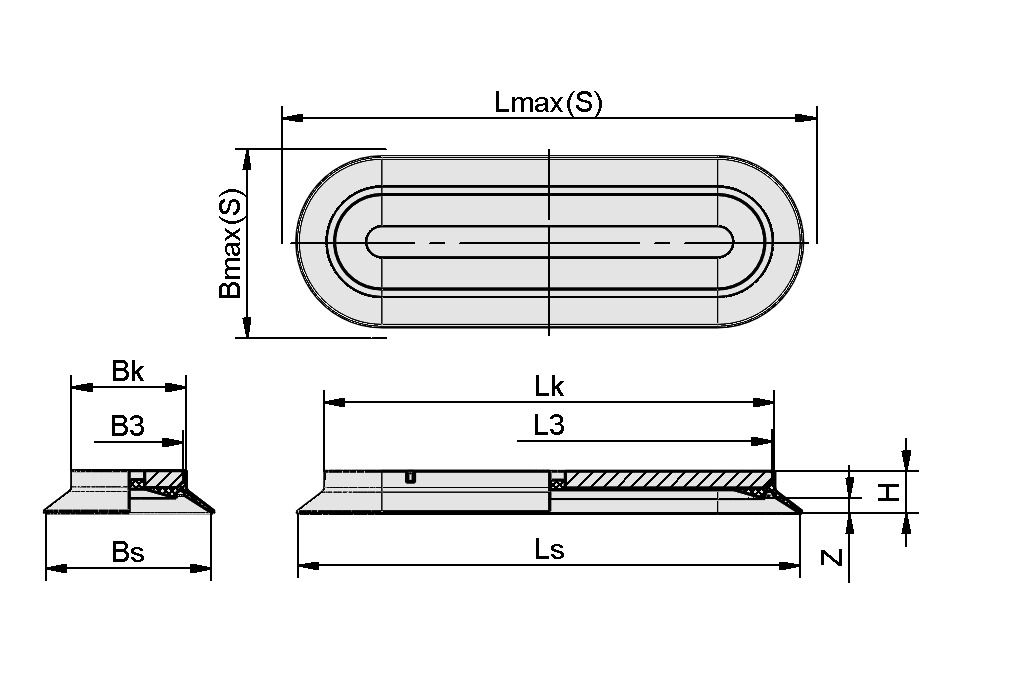

Design image
属性 价值
B3 65  mm
Bk 67.7  mm
最大值(S) 108  mm
Bs 98.8  mm
H 25  mm
L3 264  mm
Lk 266.7  mm
Lmax.(S) 308  mm
Ls 297.8  mm
Z(吸盘行程) 8.8  mm
注意:弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
技术参数
属性 价值
吸力(-600 mbar) 1,250  N
卷数 256.39  cm³
工件最小半径(凸面) 175  mm
吸盘折数 0
尺寸(长 x 宽) 300 x 100
吸盘胶皮材料 丁腈橡胶 NBR
重量 1,275  g
产品系列 SPLO
注意:吸力:规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值,不包括安全系数。
