SPLO 200x55 NBR-55
物料号: 10.01.05.00004
扁平吸盘（椭圆形），搬运狭窄或弧形工件
| 尺寸（长 x 宽） | 200 x 55 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 高度 H | 22 (mm) |

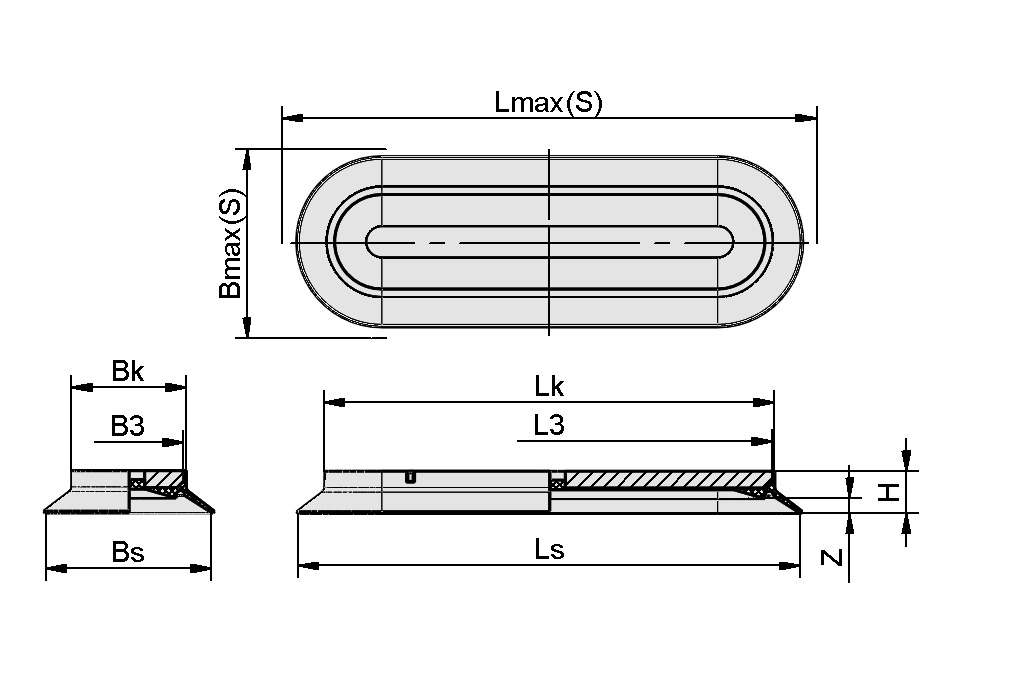

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B3 | 26 mm |
| Bk | 31 mm |
| 最大值（S） | 62 mm |
| Bs | 50.7 mm |
| H | 22 mm |
| L3 | 171 mm |
| Lk | 178 mm |
| Lmax.(S) | 208 mm |
| Ls | 197.7 mm |
| Z（吸盘行程） | 8.3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 465 N |
| 卷数 | 80 cm³ |
| 工件最小半径（凸面） | 50 mm |
| 吸盘折数 | 0 |
| 尺寸（长 x 宽） | 200 x 55 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 重量 | 320 g |
| 产品系列 | SPLO |
