SPLO 100x32 NBR-55 TV
物料号: 10.01.05.00003
扁平吸盘（椭圆形），搬运狭窄或弧形工件
| 尺寸（长 x 宽） | 100 x 32 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 高度 H | 14 (mm) |

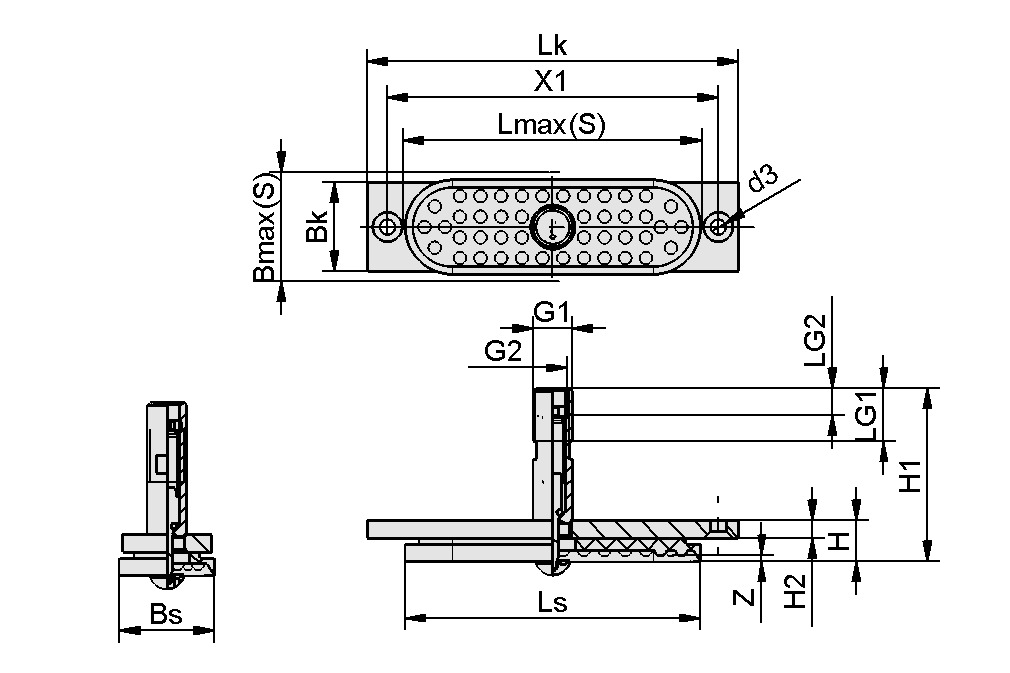

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| Bk | 30 mm |
| 最大值（S） | 34 mm |
| Bs | 32 mm |
| d3 | 5.3 mm |
| G1 | G1/4"-M |
| G2 | G1/8"-F |
| H | 14 mm |
| H1 | 54 mm |
| H2 | 6 mm |
| LG1 | 18 mm |
| LG2 | 9 mm |
| Lk | 125.8 mm |
| Lmax.(S) | 102 mm |
| Ls | 100 mm |
| X1 | 112 mm |
| Z（吸盘行程） | 2 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 134 N |
| 卷数 | 10.73 cm³ |
| 工件最小半径（凸面） | 50 mm |
| 吸盘折数 | 0 |
| 尺寸（长 x 宽） | 100 x 32 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 重量 | 200 g |
| 产品系列 | SPLO |
