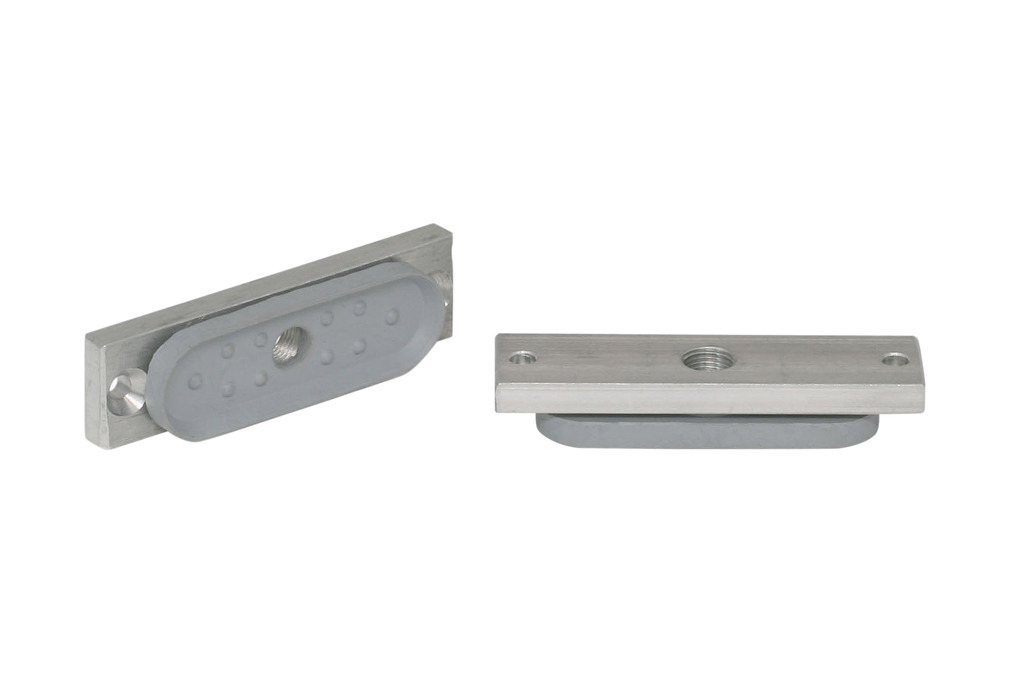

SPLO 60x20 NBR-55 G1/8-IG
物料号: 10.01.05.00001
扁平吸盘（椭圆形），搬运狭窄或弧形工件
| 尺寸（长 x 宽） | 60 x 20 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 连接 | G1/8"-F |
| 高度 H | 12.6 (mm) |

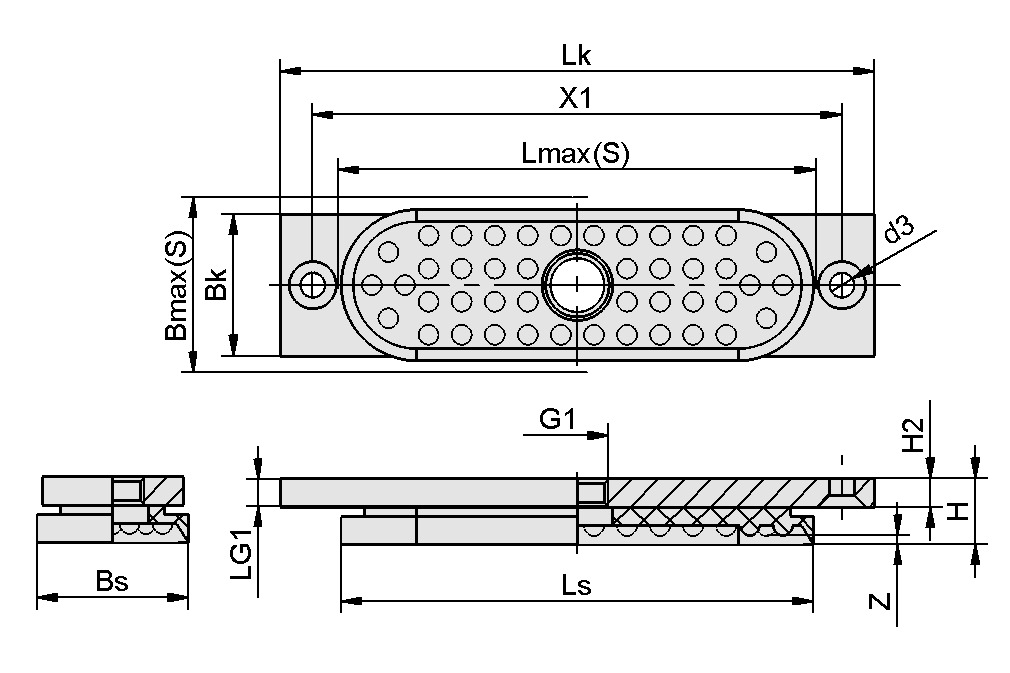

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| Bk | 20 mm |
| 最大值（S） | 21 mm |
| Bs | 19 mm |
| d3 | 4.5 mm |
| G1 | G1/8"-F |
| H | 12.6 mm |
| H2 | 6 mm |
| LG1 | 6 mm |
| Lk | 75 mm |
| Lmax.(S) | 61 mm |
| Ls | 59 mm |
| X1 | 65 mm |
| Z（吸盘行程） | 2.1 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 50 N |
| 卷数 | 3.22 cm³ |
| 工件最小半径（凸面） | 15 mm |
| 吸盘折数 | 0 |
| 尺寸（长 x 宽） | 60 x 20 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 重量 | 70 g |
| 产品系列 | SPLO |
