SA-NIP N022 G1/8-IG DN35010.01.05.00123吸盘连接接头螺纹头
| 螺纹 G1 | G1/8"-F |
| 长度 L1 | 18.5 (mm) |
| 装配长度 | 13 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
- 新的
SGON 24x8 HT1-ESD-60 G1/8-IG
物料号: 10.01.05.01279
扁平吸盘（椭圆形），适用于长工件和弯曲工件。
| 尺寸（长 x 宽） | 24x8 |
| 吸盘胶皮材料 | 高温材料 HT1-ESD |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 材料特性 | 无标记 |
| 螺纹接头材料 | 铝 |
| 连接 |

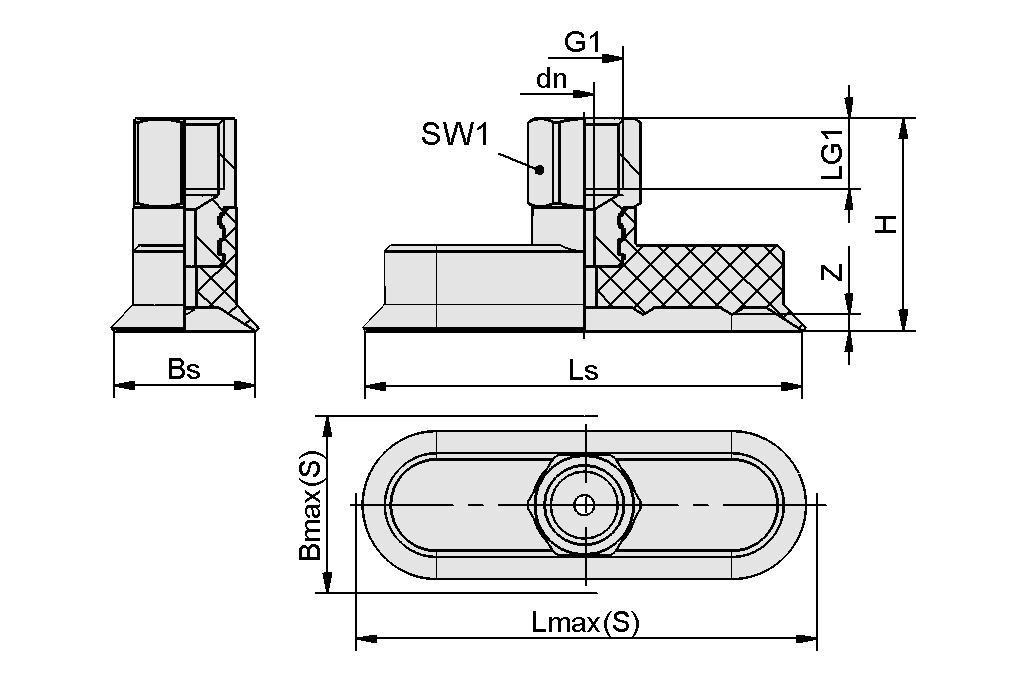

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 9 mm |
| Bs | 8 mm |
| dn | 1.5 mm |
| G1 | G1/8"-F |
| H | 25 mm |
| LG1 | 9 mm |
| Lmax.(S) | 24.5 mm |
| Ls | 24 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 1 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸（长 x 宽） | 24x8 |
| 吸力（-600 mbar） | 8 N |
| 卷数 | 0.33 cm³ |
| 工件最小半径（凸面） | 7.5 mm |
| 软管直径（建议）d | 4 mm |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 高温材料 HT1-ESD |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 7.4 g |
| 产品系列 | SGON |
文件
文件
备件
- 新的
SGO 24x8 HT1-ESD-60 N02210.01.05.01269扁平吸盘（椭圆形），用于狭窄的
或弯曲工件
| 尺寸（长 x 宽） | 24x8 |
| 吸盘胶皮材料 | 高温材料 HT1-ESD |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 材料特性 | 无标记 |
