SGON 12x4 NBR-CO-55 M5-AG
物料号: 10.01.05.00238
扁平吸盘(椭圆形),搬运狭窄或弧形工件
尺寸(长 x 宽) | 12x4 |
吸盘胶皮材料 | 丁腈橡胶 导电丁腈橡胶 |
材料硬度[邵氏 A] | 55 (Shore A) |
螺纹接头材料 | 铝 |
连接 | M5-M |

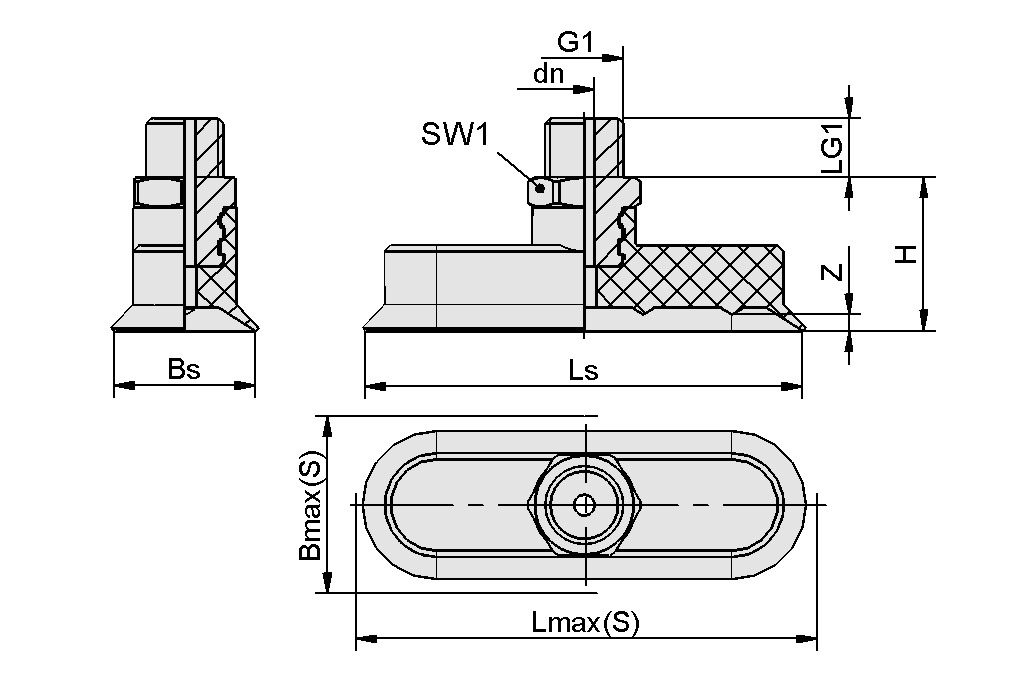

设计参数
设计参数

属性 | 价值 |
---|---|
最大值(S) | 5 mm |
Bs | 3.9 mm |
dn | 1.5 mm |
G1 | M5-M |
H | 18 mm |
LG1 | 4.5 mm |
Lmax.(S) | 13 mm |
Ls | 11.9 mm |
SW1 | 8 mm |
Z(吸盘行程) | 0.5 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
吸力(-600 mbar) | 1.8 N |
卷数 | 0.17 cm³ |
工件最小半径(凸面) | 3 mm |
软管直径(建议)d | 2 mm |
尺寸(长 x 宽) | 12 x 4 |
吸盘折数 | 0 |
吸盘胶皮材料 | 丁腈橡胶 导电丁腈橡胶 |
材料硬度[邵氏 A] | 55 Shore A |
重量 | 2.9 g |
产品系列 | SGON |
