SAOF 80x40 NBR-45 M10-AG
物料号: 10.01.05.00581

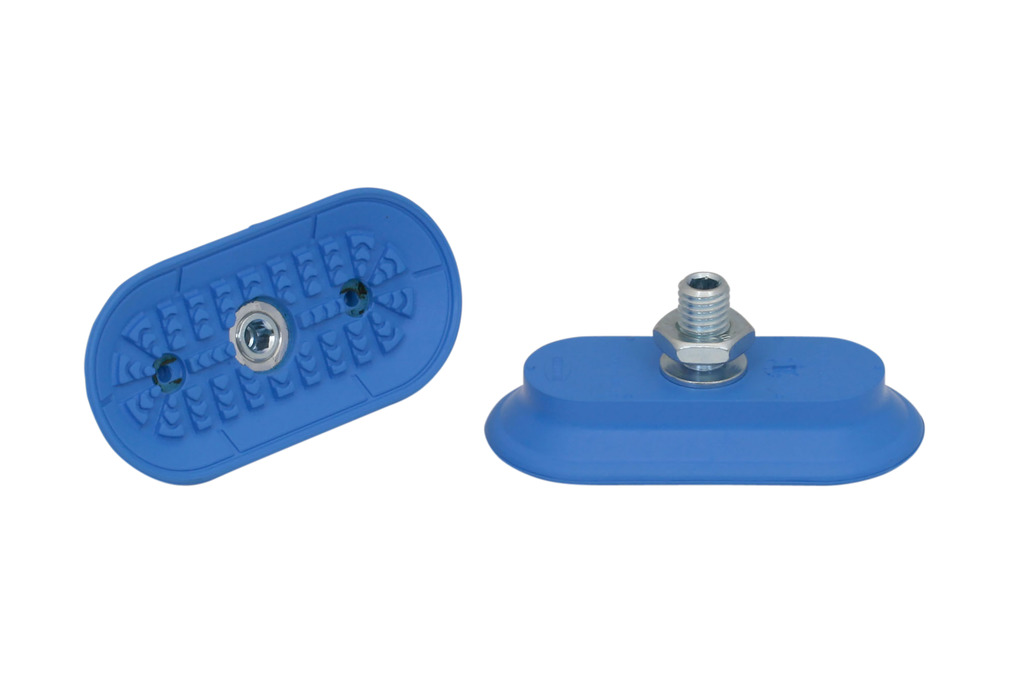

扁平吸盘（椭圆形），擅长动态搬运光滑油性表面工件
| 尺寸（长 x 宽） | 80x40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 45 (Shore A) |
| 螺纹接头材料 | 钢 |
| 连接 | M10-AG |

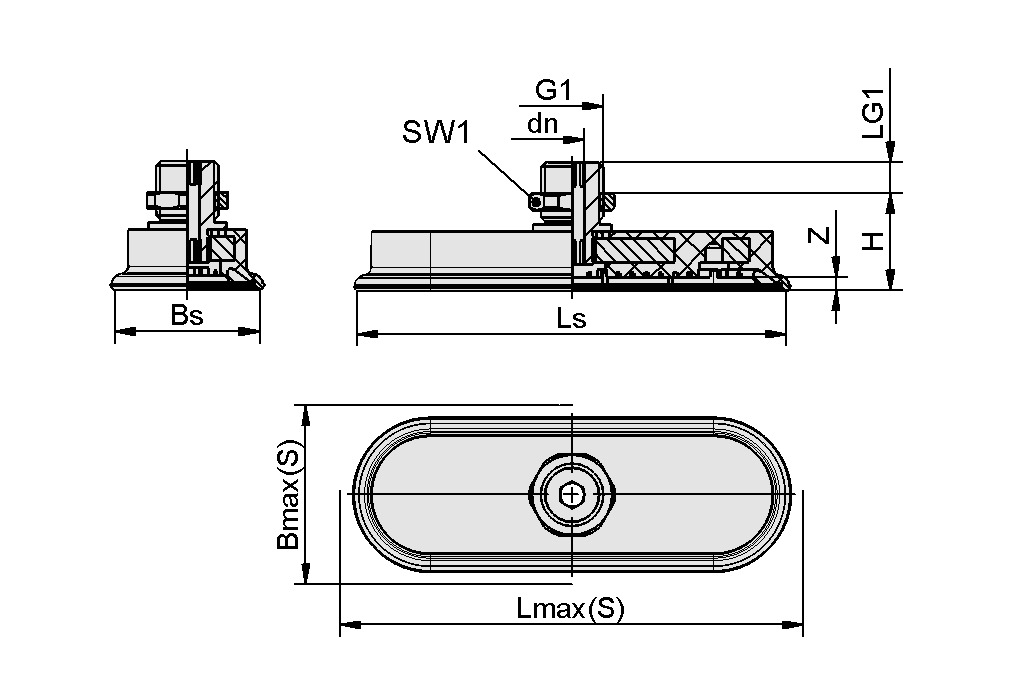

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 43 mm |
| Bs | 38.6 mm |
| dn | 4 mm |
| G1 | M10-M |
| H | 20 mm |
| LG1 | 10 mm |
| Lmax.(S) | 85 mm |
| Ls | 80.6 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 4 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 140 N |
| 横向剪力 | 110 N |
| 油性表面的横向剪力 | 100 N |
| 卷数 | 11.7 cm³ |
| 工件最小半径（凸面） | 50 mm |
| 软管直径（建议）d | 4 mm |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 45 Shore A |
| 重量 | 47 g |
| 产品系列 | SAOF |
| 尺寸（长 x 宽） | 80x40 |
