SDC2 100 PU 30/60 G3/8-AG
物料号: 10.01.06.05529

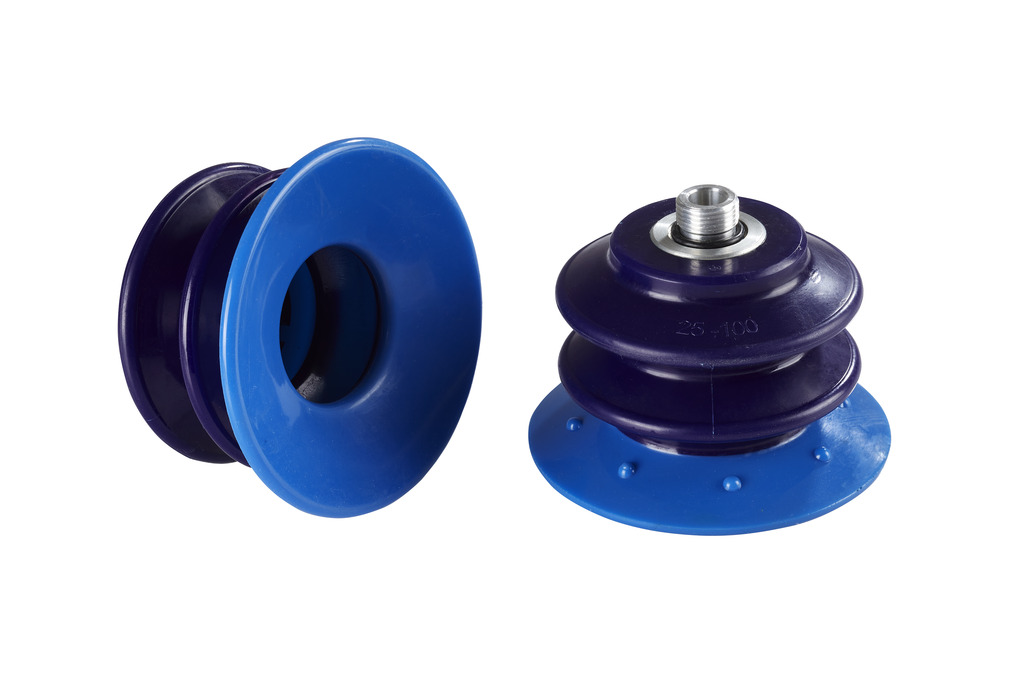

波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 100 |
| 吸盘胶皮材料 | 聚氨酯 PU |
| 材料硬度[邵氏 A］ | 30 (Shore A) |
| 材料硬度 | 60 (Shore A) |
| 连接 | G3/8-AG |
| 吸盘折数 | 2.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 41.6 mm |
| dn | 9.8 mm |
| D1 | 81.6 mm |
| Dk | 51.9 mm |
| 最大值（S） | 102 mm |
| Ds | 93.3 mm |
| G1 | G3/8-AG |
| H | 65.3 mm |
| H3 | 22.9 mm |
| LG1 | 10 mm |
| SW2 | 8 mm |
| Z（吸盘行程） | 32 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸 | 100 |
| 吸盘胶皮材料 | 聚氨酯 PU |
| 材料硬度[邵氏 A］ | 30 Shore A |
| 材料硬度 | 60 Shore A |
| 连接 | G3/8-AG |
| 吸盘折数 | 2.5 |
| 吸力（-600 mbar） | 81.6 N |
| 拉脱力 | 167 N |
| 卷数 | 138.5 cm³ |
| 工件最小半径（凸面） | 55 mm |
| 软管直径（建议）d | 12 mm |
| 耐热性 | 55 °C |
