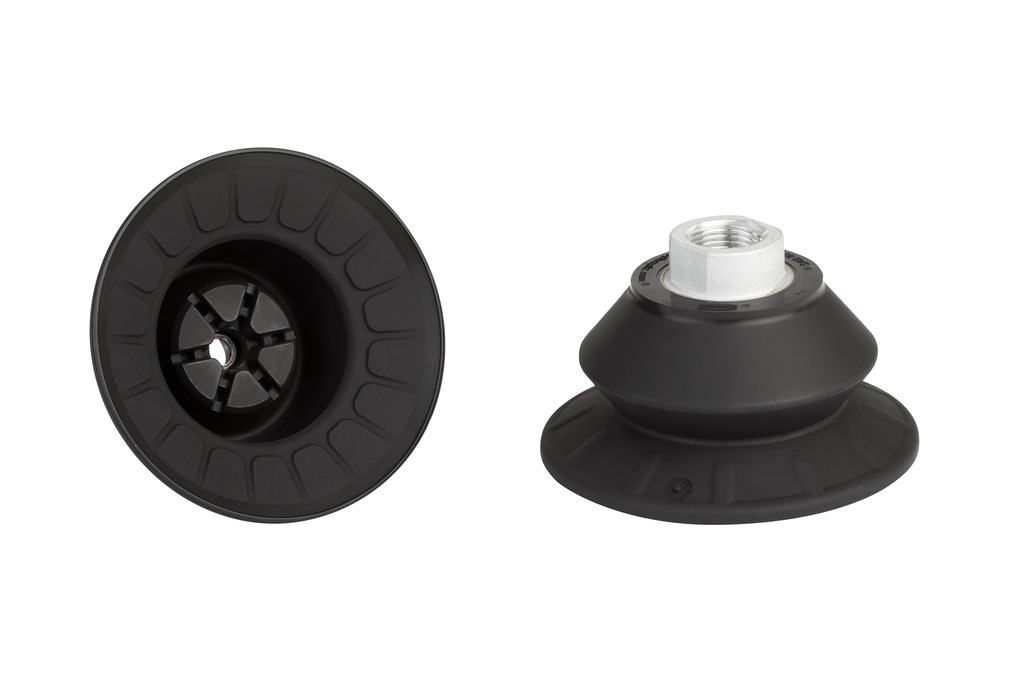

SAB 80 HT2-65 G3/8-IG
物料号: 10.01.06.03318
波纹吸盘（圆形），搬运高温工件
| 尺寸 | 80 |
| 吸盘胶皮材料 | 高温材料 HT2 |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 耐热性 | 200 (°C) |
| 螺纹接头材料 | 铝 |
| 连接 | G3/8-IG |
| 吸盘折数 | 1.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 6 mm |
| D1 | 65 mm |
| 最大值（S） | 88 mm |
| Ds | 81.2 mm |
| G1 | G3/8"-F |
| H | 49.8 mm |
| LG1 | 15 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 22 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 135 N |
| 拉脱力 | 221 N |
| 横向剪力 | 217 N |
| 卷数 | 67.6 cm³ |
| 工件最小半径（凸面） | 40 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 80 |
| 连接 | G3/8"-F |
| 吸盘胶皮材料 | 高温材料 HT2 |
| 材料硬度[邵氏 A］ | 65 Shore A |
| 重量 | 85.5 g |
| 吸盘折数 | 1.5 |
| 产品系列 | SAB |
