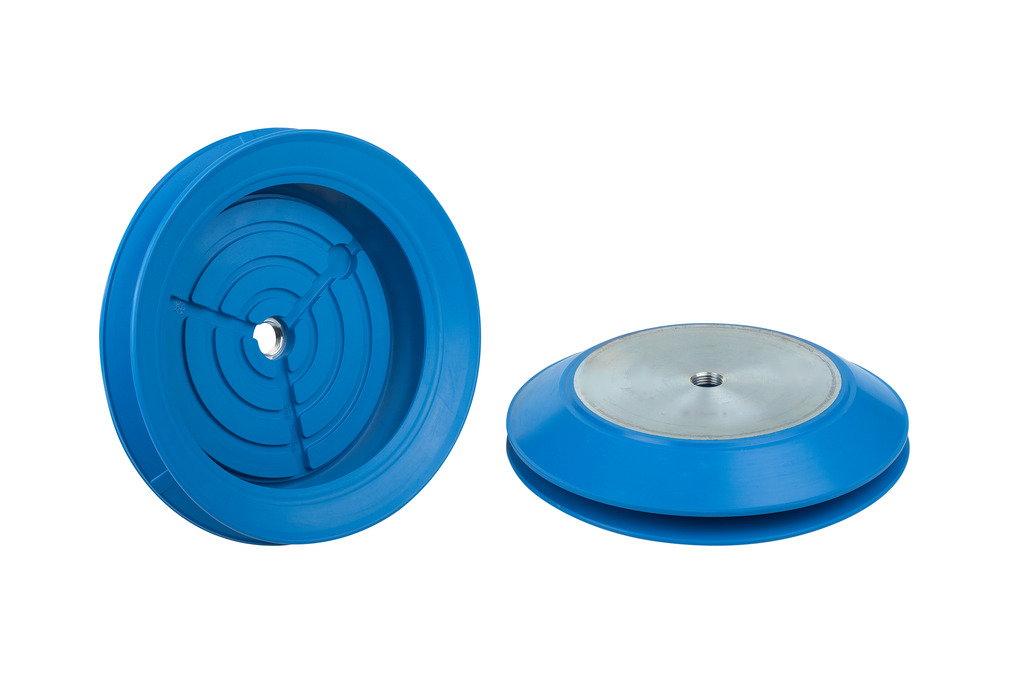

FSGPL 250 HT1-60 G1/2-IG
物料号: 10.01.06.03421
波纹吸盘（圆形），搬运大型、重型、不平整工件
| 尺寸 | 250 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 材料特性 | 无标记 |
| 螺纹接头材料 | 钢 |
| 真空连接 | G1/2"-F |
| 吸盘折数 | 1.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 186 mm |
| d3 | 167 mm |
| D1 | 250 mm |
| 最大值（S） | 256 mm |
| Ds | 239.3 mm |
| G1 | G1/2"-F |
| H | 60 mm |
| H4 | 8 mm |
| LG1 | 8 mm |
| Z（吸盘行程） | 43 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 1,610 N |
| 拉脱力 | 2,000 N |
| 卷数 | 1,677.44 cm³ |
| 工件最小半径（凸面） | 500 mm |
| 软管直径（建议）d | 12 mm |
| 尺寸 | 250 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 1,850 g |
| 吸盘折数 | 1.5 |
| 产品系列 | FSGPL |
