FG 9 HT1-ESD-60 N062

物料号: 10.01.06.06210

波纹吸盘（圆）用于非常不平整的工件

尺寸	9
吸盘胶皮材料	高温材料 HT1-ESD
材料硬度[邵氏 A］	60 (Shore A)
吸盘折数	2.5

设计参数

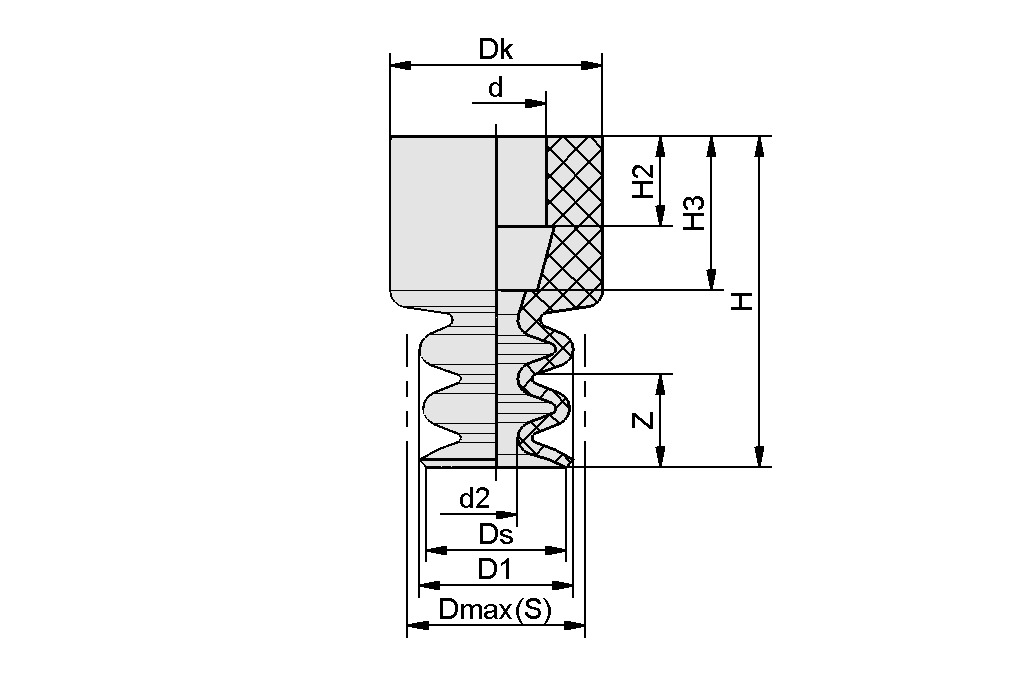

Design image

属性	价值
d	4.5 mm
d2	4.1 mm
D1	8.9 mm
Dk	9 mm
最大值（S）	9.5 mm
Ds	9 mm
H	15 mm
H2	3.8 mm
H3	8.2 mm
Z（吸盘行程）	3 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

技术参数

属性	价值
吸力（-600 mbar）	0.79 N
拉脱力	2.3 N
工件最小半径（凸面）	10 mm
尺寸	9
螺纹接头系列	N062
吸盘折数	2.5
吸盘胶皮材料	高温材料 HT1-ESD
材料硬度[邵氏 A］	60 Shore A
重量	0.6 g
产品系列	FG

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
