FG 32 SI-MD-55 N018

物料号: 10.01.06.04526

波纹吸盘（圆形），紧密贴合不平整工件表面

尺寸	32
吸盘胶皮材料	可探测金属硅胶
材料硬度[邵氏 A］	55 (Shore A)
材料特性	符合 FDA 标准
吸盘折数	2.5

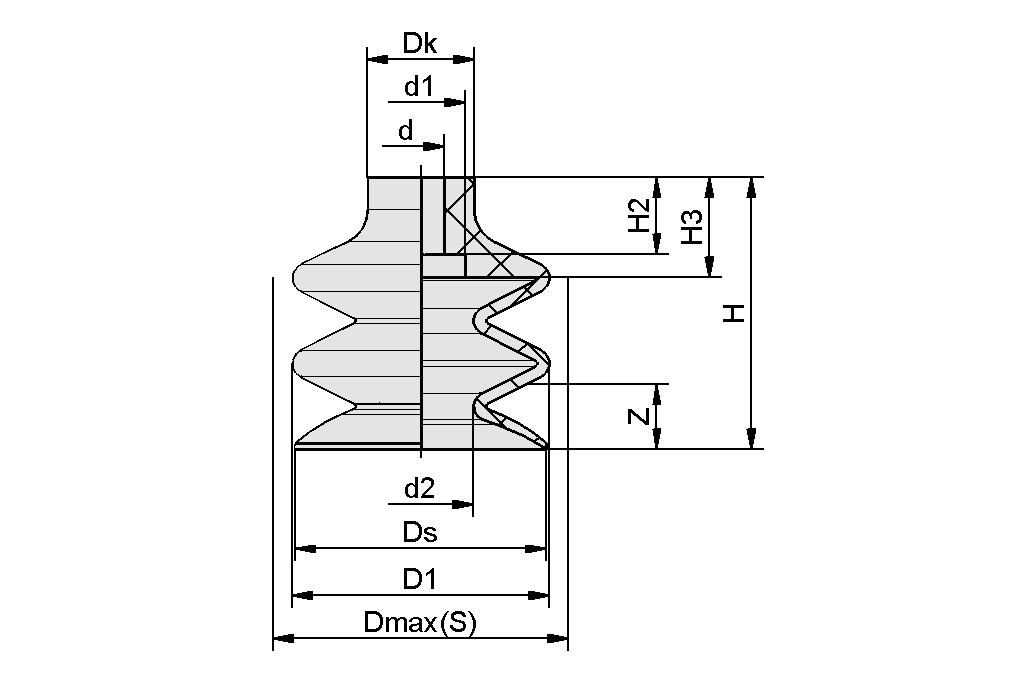

设计参数

Design image

属性	价值
d	8 mm
d1	15 mm
d2	16 mm
D1	32.4 mm
Dk	18 mm
最大值（S）	33.5 mm
Ds	32 mm
H	37.5 mm
H2	13 mm
H3	17 mm
Z（吸盘行程）	15 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

技术参数

属性	价值
吸力（-600 mbar）	12.06 N
拉脱力	36.9 N
卷数	9.77 cm³
工件最小半径（凸面）	35 mm
尺寸	32
螺纹接头系列	N 018
吸盘折数	2.5
吸盘胶皮材料	可探测金属硅胶
材料硬度[邵氏 A］	55 Shore A
重量	8.9 g
产品系列	FG

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
