FG 7 SI-HD-65 N016
物料号: 10.01.06.03901
波纹吸盘（圆形），耐磨材质
| 尺寸 | 7 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 吸盘折数 | 2.5 |

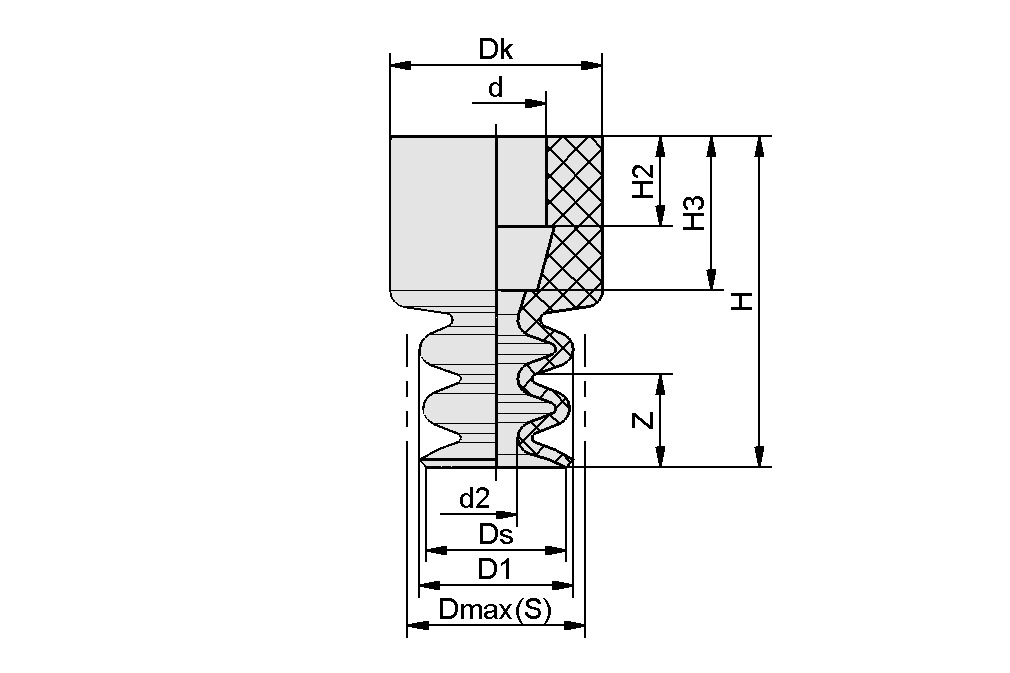

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 4.5 mm |
| d2 | 1.8 mm |
| D1 | 6.5 mm |
| Dk | 9 mm |
| 最大值（S） | 9 mm |
| Ds | 5.9 mm |
| H | 14 mm |
| H2 | 3.8 mm |
| H3 | 6.5 mm |
| Z（吸盘行程） | 3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 0.1 N |
| 拉脱力 | 0.9 N |
| 卷数 | 0.16 cm³ |
| 工件最小半径（凸面） | 3 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸 | 7 |
| 螺纹接头系列 | N 016 |
| 吸盘折数 | 2.5 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 Shore A |
| 重量 | 0.5 g |
| 产品系列 | FG |
