FG 14 SI-CO-55 N016

物料号: 10.01.06.03394

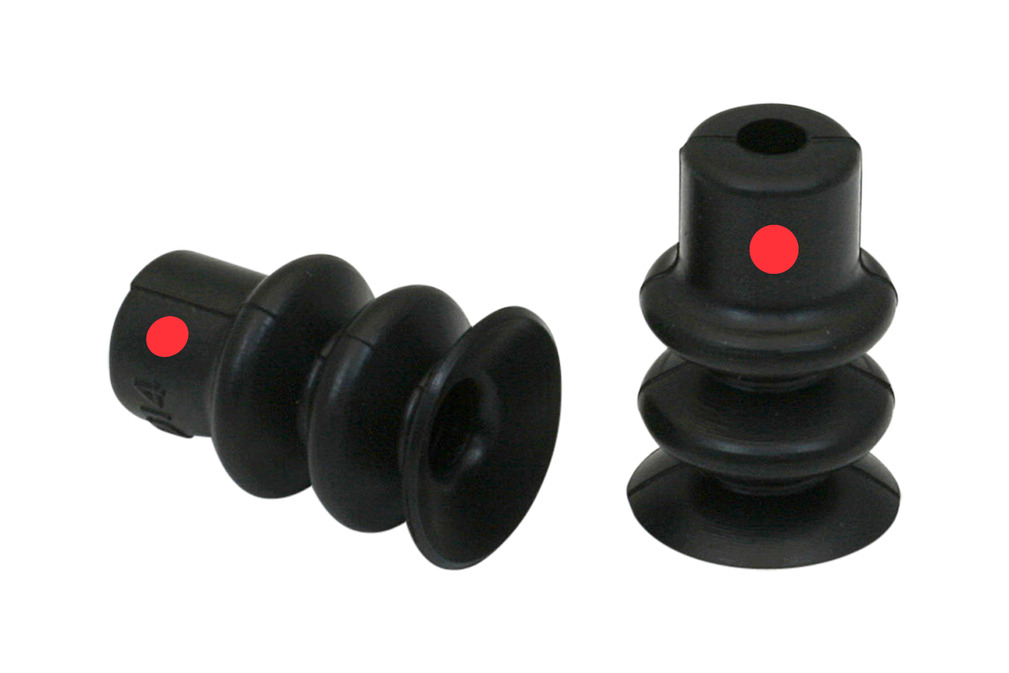

波纹吸盘（圆形），紧密贴合不平整工件表面

尺寸	14
吸盘胶皮材料	导电硅胶
材料硬度[邵氏 A］	55 (Shore A)
吸盘折数	2.5

设计参数

属性	价值
d	4.5 mm
d2	5.4 mm
D1	13.9 mm
Dk	10 mm
最大值（S）	15.5 mm
Ds	14.5 mm
H	22.8 mm
H2	3.8 mm
H3	9 mm
Z（吸盘行程）	9 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

技术参数

属性	价值
吸力（-600 mbar）	1.37 N
拉脱力	5.7 N
卷数	1.06 cm³
工件最小半径（凸面）	7 mm
尺寸	14
螺纹接头系列	N 016
吸盘折数	2.5
吸盘胶皮材料	导电硅胶
材料硬度[邵氏 A］	55 Shore A
重量	1.5 g
产品系列	FG

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
