SDC2 30 PU 30/60 N042
物料号: 10.01.06.03366
波纹吸盘(圆形),紧密贴合不平整工件表面
尺寸 | 30 |
吸盘胶皮材料 | 聚氨酯 PU |
材料硬度[邵氏 A] | 30 (Shore A) |
材料硬度 | 60 (Shore A) |
吸盘折数 | 2.5 |

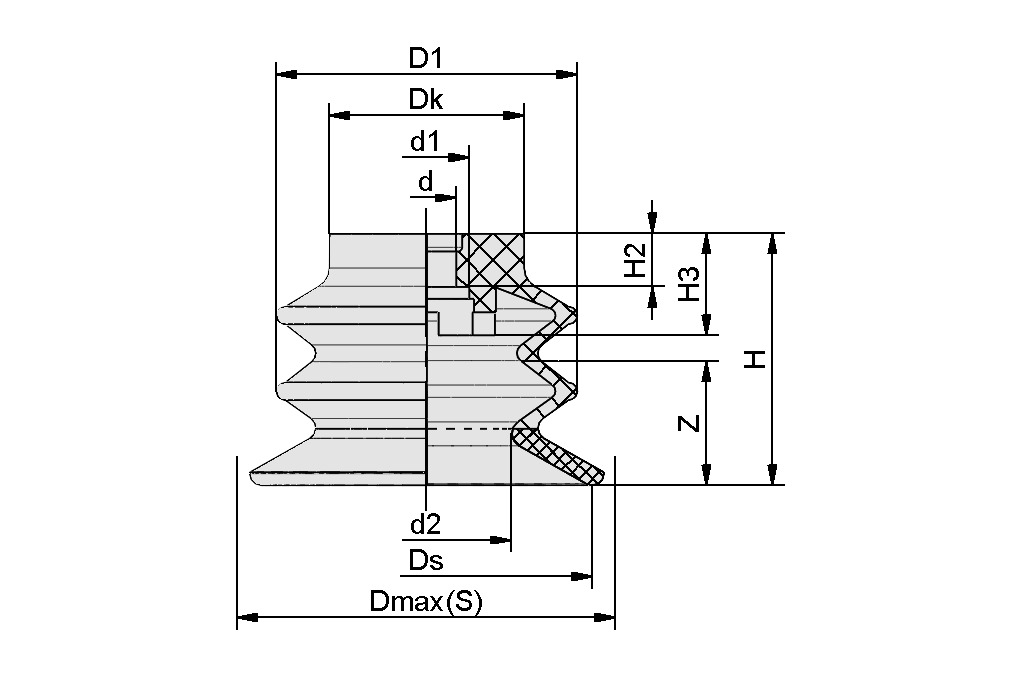

设计参数
设计参数

属性 | 价值 |
---|---|
d2 | 14.4 mm |
D1 | 25.5 mm |
Dk | 16.5 mm |
最大值(S) | 32 mm |
Ds | 28 mm |
H | 21.3 mm |
H3 | 8.6 mm |
d | 5 mm |
d1 | 7.2 mm |
H2 | 4.5 mm |
Z(吸盘行程) | 10.5 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
尺寸 | 30 |
吸盘胶皮材料 | 聚氨酯 PU |
材料硬度[邵氏 A] | 30 Shore A |
材料硬度 | 60 Shore A |
吸盘折数 | 2.5 |
吸力(-600 mbar) | 9.8 N |
拉脱力 | 22.5 N |
工件最小半径(凸面) | 12.5 mm |
耐热性 | 55 °C |
