SDC2 20 PU 30/60 N042
物料号: 10.01.06.03365
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 20 |
| 吸盘胶皮材料 | 聚氨酯 PU |
| 材料硬度[邵氏 A］ | 30 (Shore A) |
| 材料硬度 | 60 (Shore A) |
| 吸盘折数 | 2.5 |

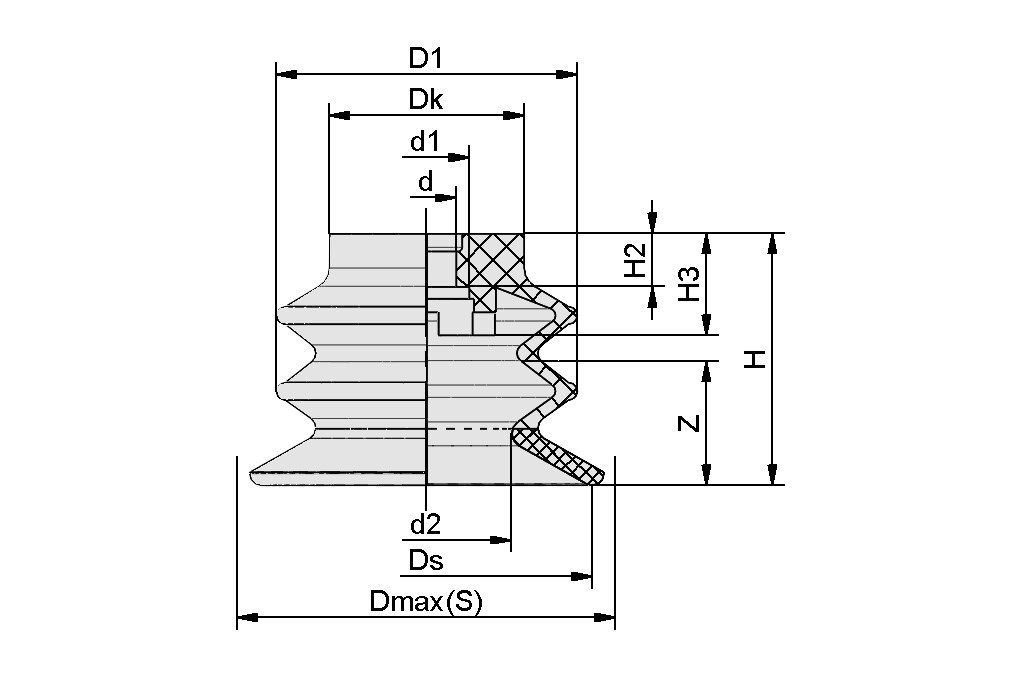

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 11.5 mm |
| D1 | 20 mm |
| Dk | 12 mm |
| 最大值（S） | 22 mm |
| Ds | 21 mm |
| H | 14.5 mm |
| H3 | 6.5 mm |
| d | 5 mm |
| d1 | 7.2 mm |
| H2 | 4.5 mm |
| Z（吸盘行程） | 7.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸 | 20 |
| 吸盘胶皮材料 | 聚氨酯 PU |
| 材料硬度[邵氏 A］ | 30 Shore A |
| 材料硬度 | 60 Shore A |
| 吸盘折数 | 2.5 |
| 吸力（-600 mbar） | 6.2 N |
| 拉脱力 | 15 N |
| 工件最小半径（凸面） | 10 mm |
| 耐热性 | 55 °C |
