FGA 78 NK-45 N019 DR
物料号: 10.01.06.02977
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 78 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 材料硬度[邵氏 A］ | 45 (Shore A) |
| 吸盘折数 | 1.5 |

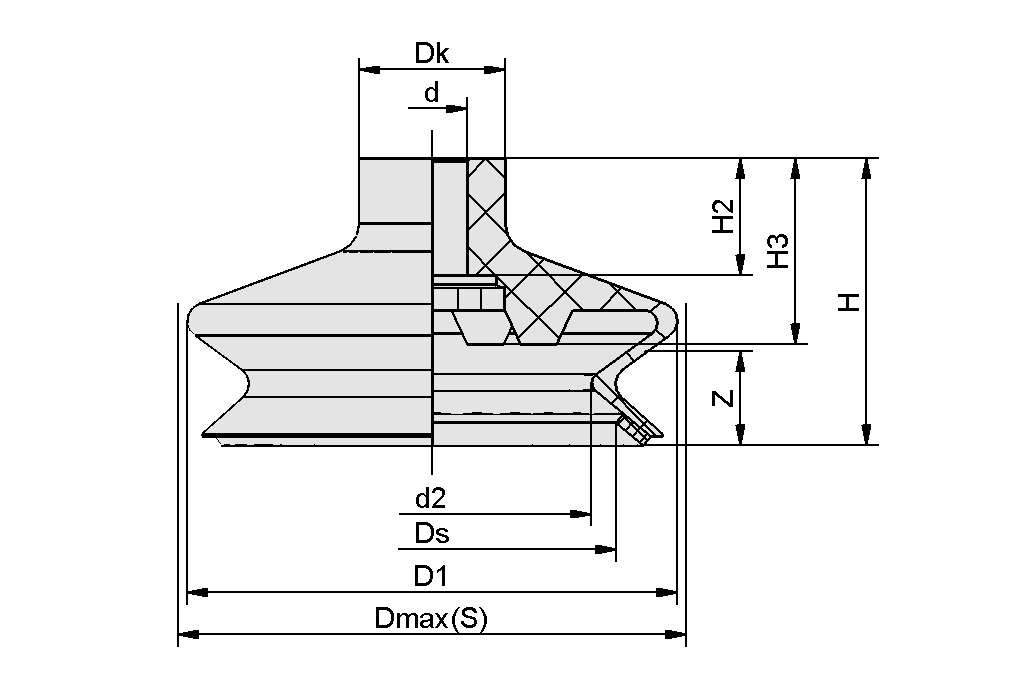

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 11.8 mm |
| d2 | 54 mm |
| D1 | 83 mm |
| Dk | 24.7 mm |
| 最大值（S） | 86 mm |
| Ds | 62 mm |
| H | 48.5 mm |
| H2 | 19.7 mm |
| H3 | 31.4 mm |
| Z（吸盘行程） | 16 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 137.4 N |
| 拉脱力 | 218 N |
| 卷数 | 79.42 cm³ |
| 工件最小半径（凸面） | 70 mm |
| 尺寸 | 78 |
| 螺纹接头系列 | N 019 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 材料硬度[邵氏 A］ | 45 Shore A |
| 重量 | 48 g |
| 产品系列 | FGA |
