FG 62 HT1-60 N018
物料号: 10.01.06.02475
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 62 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 吸盘折数 | 2.5 |

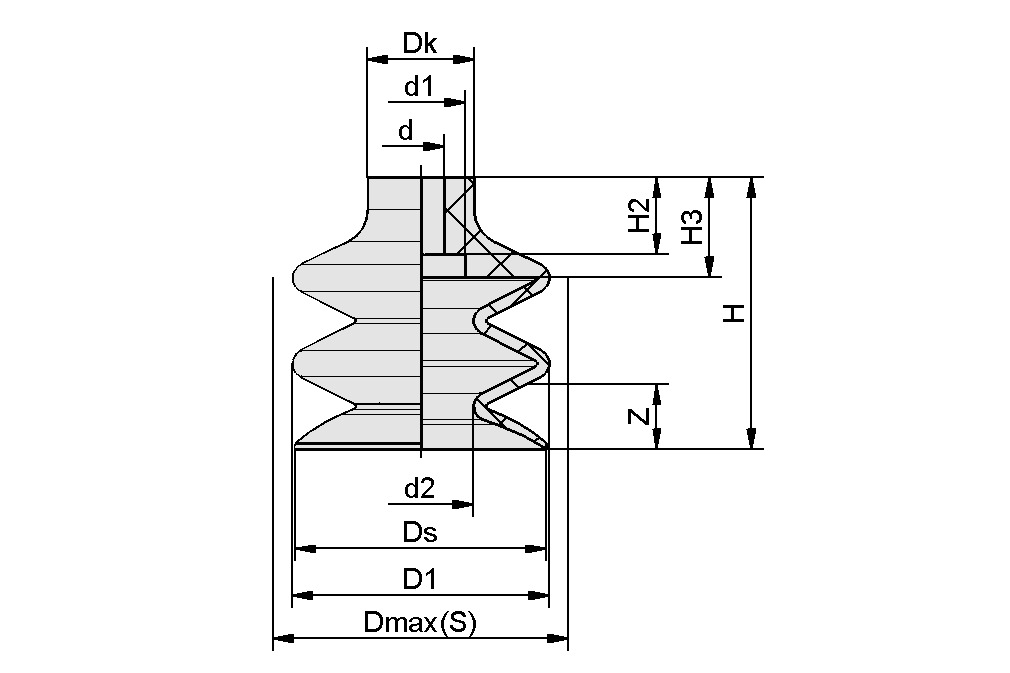

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 8 mm |
| d2 | 29.5 mm |
| D1 | 62 mm |
| Dk | 18 mm |
| 最大值（S） | 65 mm |
| Ds | 62.2 mm |
| H | 54 mm |
| H2 | 13 mm |
| Z（吸盘行程） | 29 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 41.01 N |
| 拉脱力 | 137 N |
| 卷数 | 61.12 cm³ |
| 工件最小半径（凸面） | 42 mm |
| 尺寸 | 62 |
| 螺纹接头系列 | N 018 |
| 吸盘折数 | 2.5 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 39.2 g |
| 产品系列 | FG |
