SA-NIP N016 G1/8-AG DN35010.01.06.05735吸盘接头
| 螺纹接头系列 | N 016 |
| 螺纹 G1 | G1/8"-M |
| 长度 L1 | 20 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
FG 25 NBR-55 N016
物料号: 10.01.06.00335
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 25 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 2.5 |

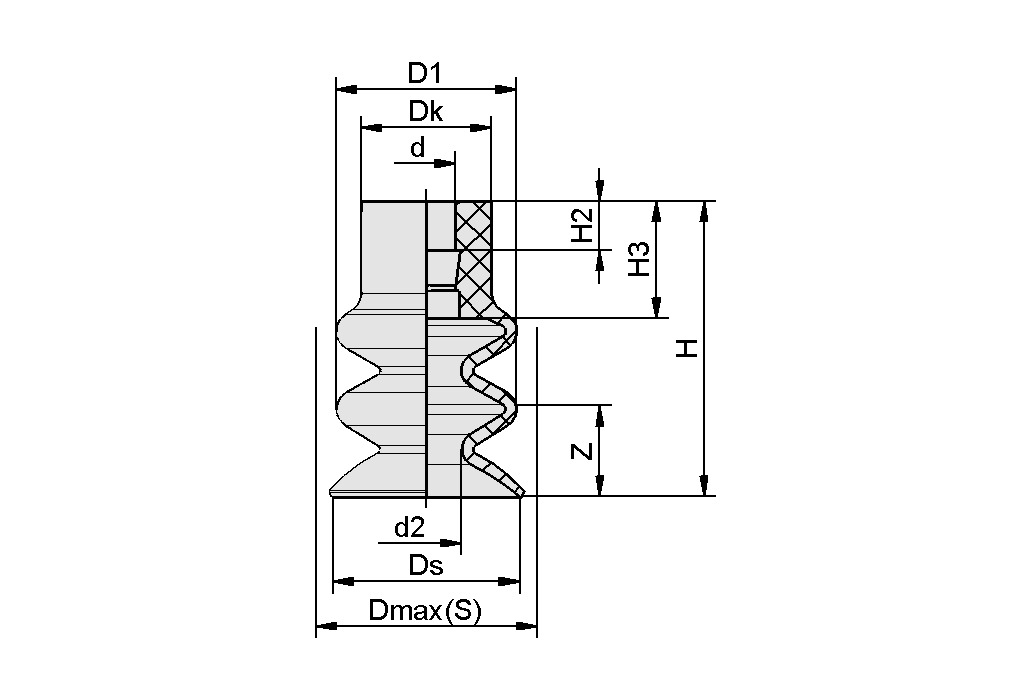

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 4.5 mm |
| d2 | 10 mm |
| D1 | 25 mm |
| Dk | 10 mm |
| 最大值（S） | 26 mm |
| Ds | 23 mm |
| H | 34 mm |
| H2 | 3.8 mm |
| H3 | 9 mm |
| Z（吸盘行程） | 18 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 4.71 N |
| 拉脱力 | 19 N |
| 卷数 | 5.22 cm³ |
| 工件最小半径（凸面） | 30 mm |
| 尺寸 | 25 |
| 螺纹接头系列 | N 016 |
| 吸盘折数 | 2.5 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 3.9 g |
| 产品系列 | FG |
文件
文件
辅料
SA-NIP N016 G1/8-IG DN35010.01.06.05731吸盘接头
| 螺纹接头系列 | N 016 |
| 螺纹 G1 | G1/8"-F |
| 长度 L1 | 18.5 (mm) |
| 装配长度 | 12 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
