FGA 50 VU1-72 N011 ON
物料号: 10.01.06.00302

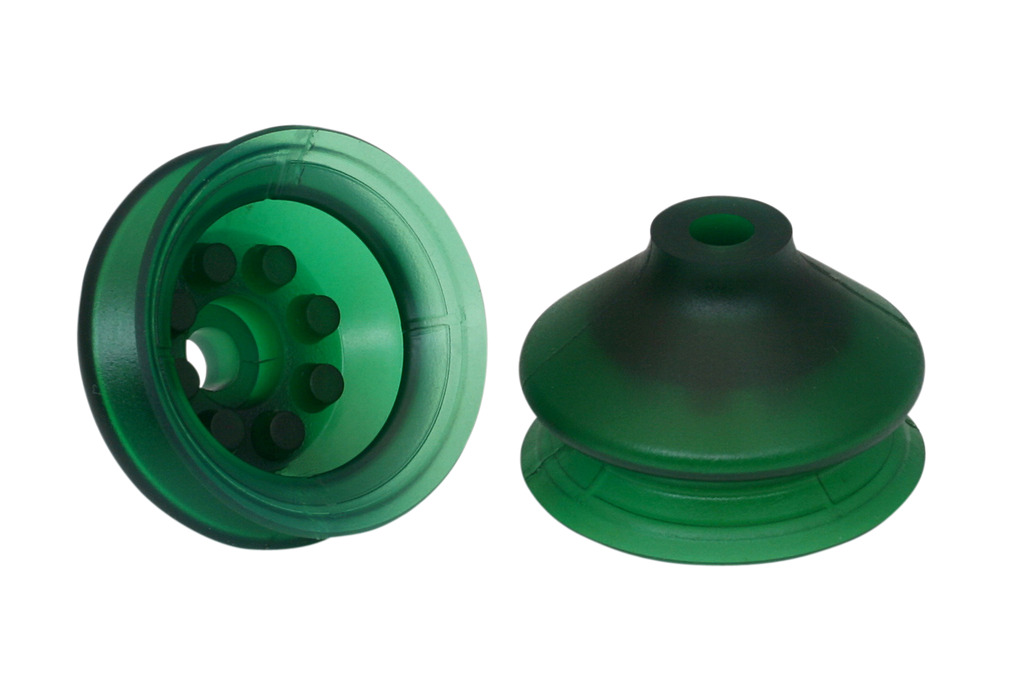

波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 50 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 (Shore A) |
| 吸盘折数 | 1.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 8 mm |
| d1 | 13.6 mm |
| d2 | 33.5 mm |
| D1 | 50 mm |
| Dk | 17.5 mm |
| 最大值（S） | 53 mm |
| Ds | 47 mm |
| H | 32.5 mm |
| H2 | 8 mm |
| H3 | 17.8 mm |
| Z（吸盘行程） | 14.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘折数 | 1.5 |
| 吸力（-600 mbar） | 53 N |
| 拉脱力 | 88 N |
| 卷数 | 24.15 cm³ |
| 工件最小半径（凸面） | 50 mm |
| 尺寸 | 50 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 重量 | 18.1 g |
| 产品系列 | FGA |
