SA-NIP N011 G1/4-AG DN35010.01.01.10663吸盘接头
| 螺纹接头系列 | N 011 |
| 螺纹 G1 | G1/4"-M |
| 长度 L1 | 24.5 (mm) |
| 长度 L | 5 (mm) |
| 装配长度 | 5 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
| SW2 | 5 (mm) |

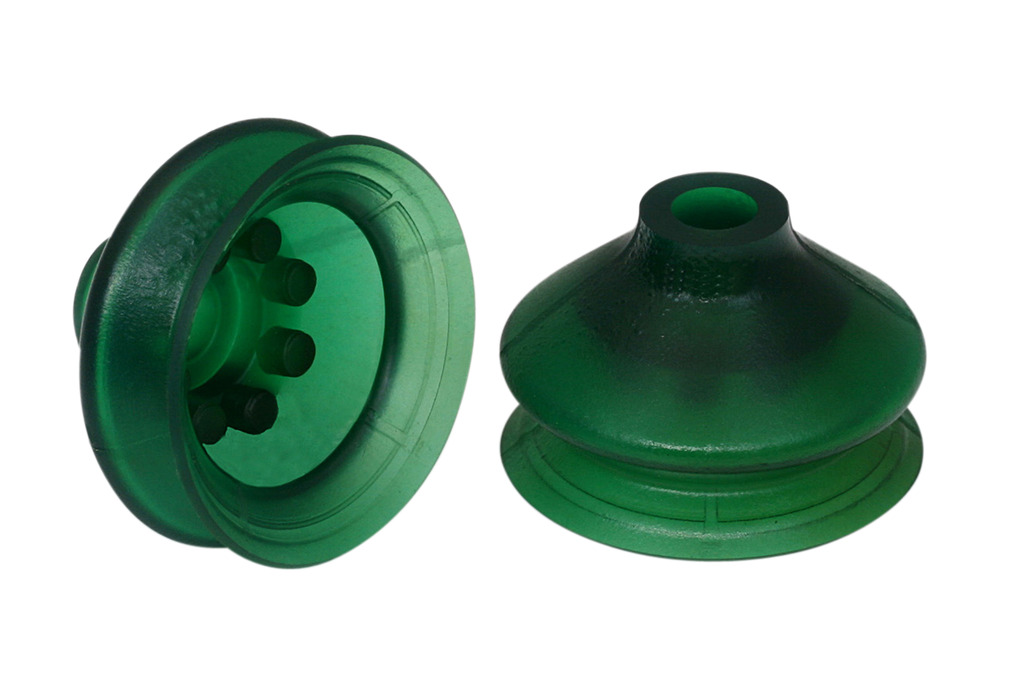

FGA 40 VU1-72 N011 ON
物料号: 10.01.06.00301
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 40 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 (Shore A) |
| 吸盘折数 | 1.5 |

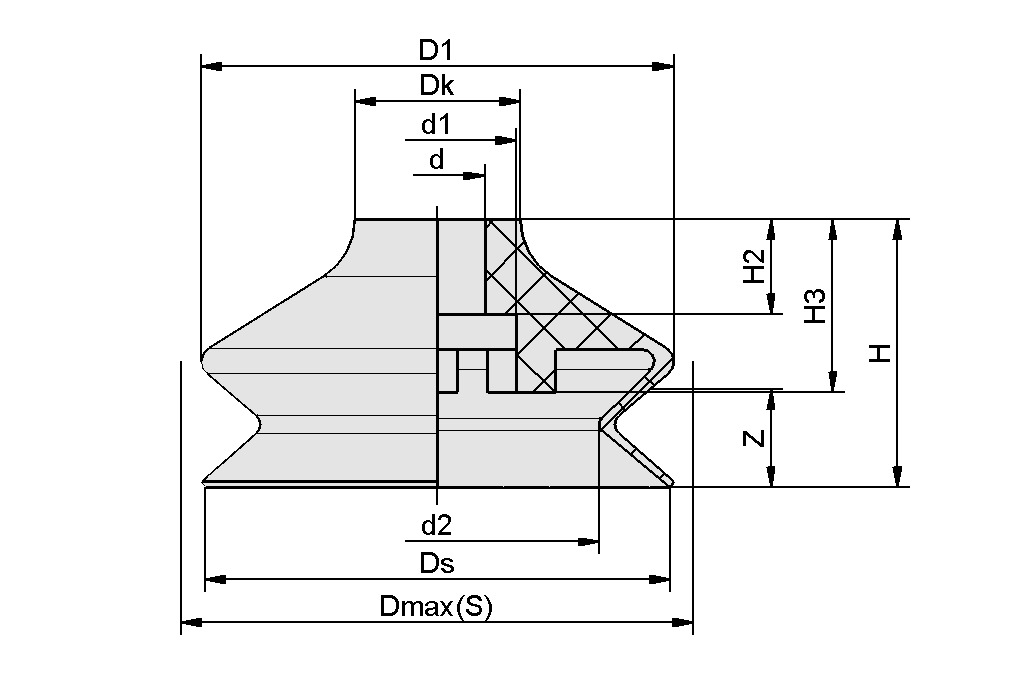

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 8 mm |
| d1 | 13.6 mm |
| d2 | 26.8 mm |
| D1 | 40 mm |
| Dk | 14 mm |
| 最大值（S） | 42.5 mm |
| Ds | 38 mm |
| H | 27 mm |
| H2 | 8 mm |
| H3 | 15 mm |
| Z（吸盘行程） | 12.8 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘折数 | 1.5 |
| 吸力（-600 mbar） | 33 N |
| 拉脱力 | 56 N |
| 卷数 | 12.89 cm³ |
| 工件最小半径（凸面） | 40 mm |
| 尺寸 | 40 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 重量 | 9 g |
| 产品系列 | FGA |
文件
文件
辅料
SA-NIP N011 G1/4-IG DN35010.01.01.00412吸盘接头
| 螺纹接头系列 | N 011 |
| 螺纹 G1 | G1/4"-F |
| 长度 L1 | 24.5 (mm) |
| 长度 L | 15 (mm) |
| 装配长度 | 15 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
| SW2 | 5 (mm) |
