FGA 85 VU1-72 N015 ON
物料号: 10.01.06.00190
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 85 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 (Shore A) |
| 吸盘折数 | 1.5 |

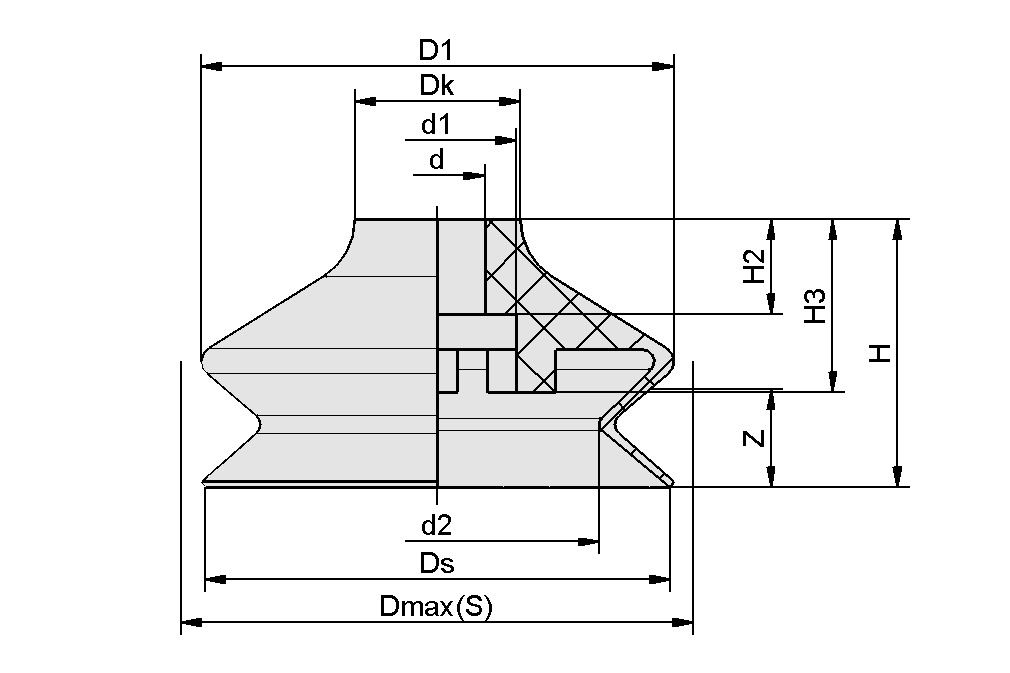

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 12 mm |
| d1 | 25 mm |
| d2 | 50.2 mm |
| D1 | 85.5 mm |
| Dk | 25 mm |
| 最大值（S） | 86.5 mm |
| Ds | 82.5 mm |
| H | 47 mm |
| H2 | 20 mm |
| H3 | 25 mm |
| Z（吸盘行程） | 15 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘折数 | 1.5 |
| 吸力（-600 mbar） | 140 N |
| 拉脱力 | 250 N |
| 卷数 | 75.9 cm³ |
| 工件最小半径（凸面） | 80 mm |
| 尺寸 | 85 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 重量 | 95 g |
| 产品系列 | FGA |
