SA-NIP N018 G1/4-AG DN44010.01.06.01065吸盘接头
| 螺纹接头系列 | N 018 |
| 螺纹 G1 | G1/4"-M |
| 长度 L1 | 28.8 (mm) |
| 装配长度 | 4 (mm) |
| 公称直径 dn | 4.4 (mm) |
| SW2 | 5 (mm) |
| 材料 | 铝 |
FGA 53 NBR-55 N018
物料号: 10.01.06.00132

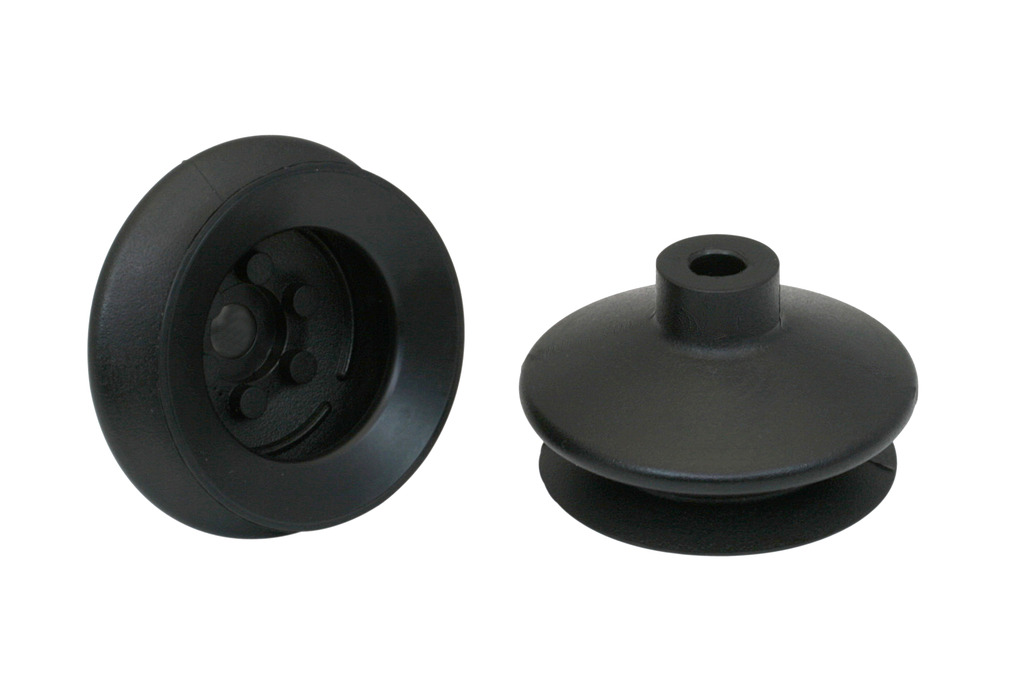

波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 53 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 1.5 |

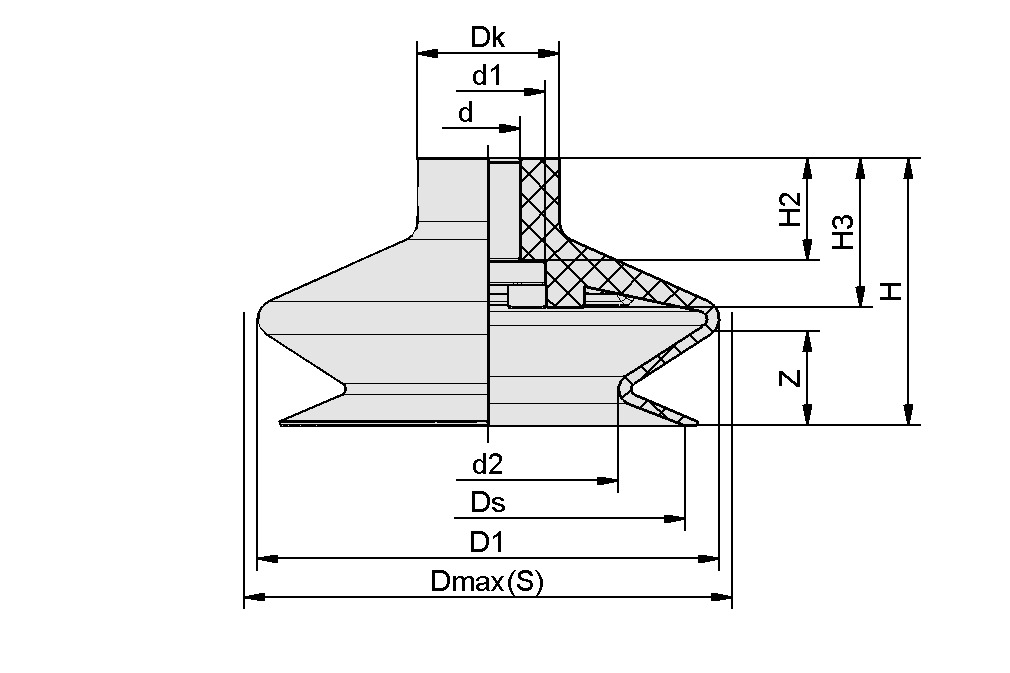

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 8 mm |
| d1 | 14.5 mm |
| d2 | 33 mm |
| D1 | 58.6 mm |
| Dk | 18 mm |
| 最大值（S） | 60 mm |
| Ds | 50 mm |
| H | 34 mm |
| H2 | 12.3 mm |
| H3 | 19 mm |
| Z（吸盘行程） | 15 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘折数 | 1.5 |
| 吸力（-600 mbar） | 51.3 N |
| 尺寸 | 53 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 重量 | 18.3 g |
| 工件最小半径（凸面） | 75 mm |
| 产品系列 | FGA |
文件
文件
辅料
SA-NIP N018 G1/4-IG DN44010.01.06.01066吸盘接头
| 螺纹接头系列 | N 018 |
| 螺纹 G1 | G1/4"-F |
| 长度 L1 | 28.8 (mm) |
| 装配长度 | 15 (mm) |
| 公称直径 dn | 4.4 (mm) |
| SW2 | 5 (mm) |
| 材料 | 铝 |
