FGA 150 SI-70 N010
物料号: 10.01.06.00117
波纹吸盘(圆形),紧密贴合不平整工件表面
尺寸 | 150 |
吸盘胶皮材料 | 硅树脂 SI |
材料硬度[邵氏 A] | 70 (Shore A) |
吸盘折数 | 1.5 |
材料特性 | 符合 FDA 标准 |

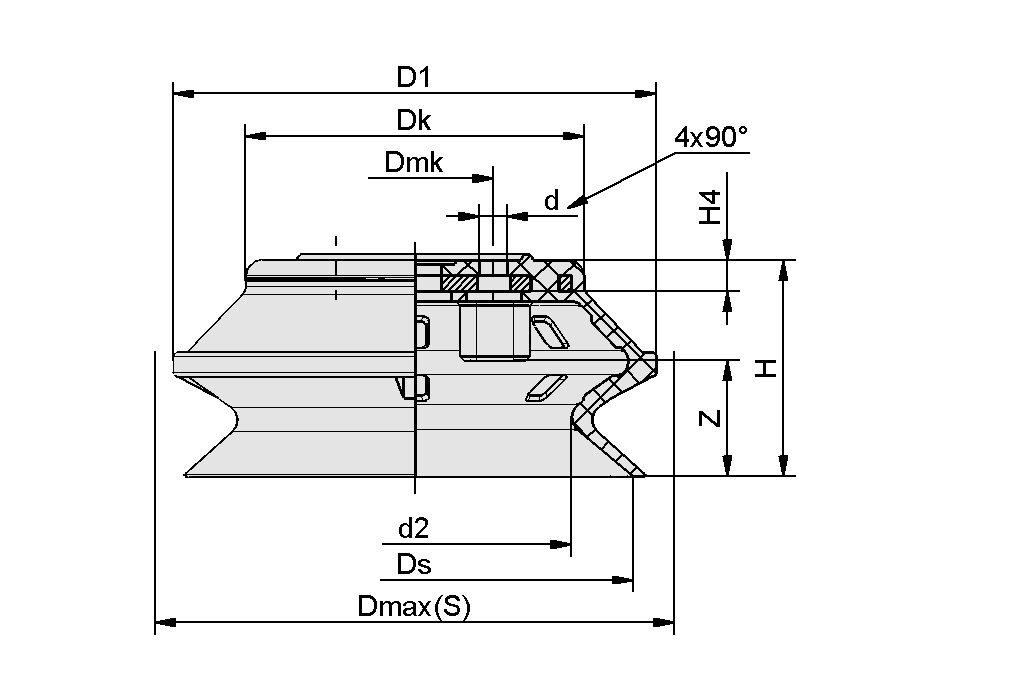

设计参数
设计参数

属性 | 价值 |
---|---|
d | 7 mm |
d2 | 111 mm |
D1 | 168 mm |
Dk | 120 mm |
最大值(S) | 177 mm |
Dmk | 40 mm |
Ds | 150 mm |
H | 74 mm |
H4 | 10 mm |
Z(吸盘行程) | 37 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
吸盘折数 | 1.5 |
吸力(-600 mbar) | 570 N |
尺寸 | 150 |
吸盘胶皮材料 | 硅树脂 SI |
材料硬度[邵氏 A] | 70 Shore A |
重量 | 678.9 g |
工件最小半径(凸面) | 250 mm |
产品系列 | FGA |
