SA-NIP N055 M3-AG DN100
物料号: 10.01.01.00313
吸盘接头
螺纹 G1 | M3-M |
装配长度 | 2 (mm) |
材料 | 铝 |

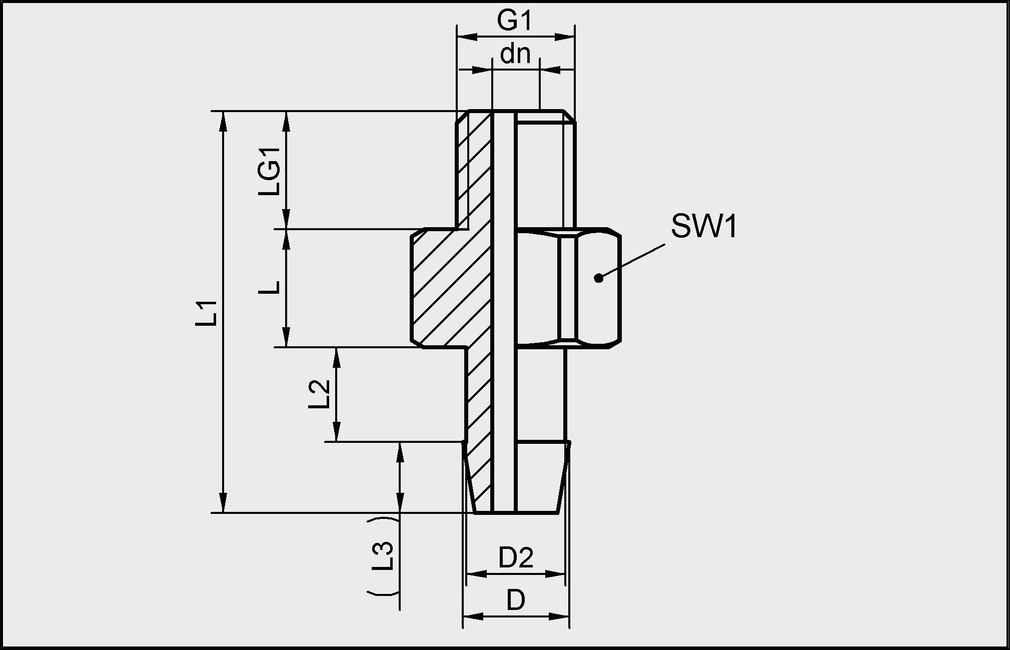

设计参数
设计参数

属性 | 价值 |
---|---|
dn | 1 mm |
D | 2.5 mm |
D2 | 2.1 mm |
G1 | M3-M |
L | 2 mm |
L1 | 7.7 mm |
L2 | 2.1 mm |
L3 | 0.6 mm |
LG1 | 3 mm |
SW1 | 5 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
螺纹接头系列 | N 055 |
材料 | 铝 |
重量 | 0.4 g |
