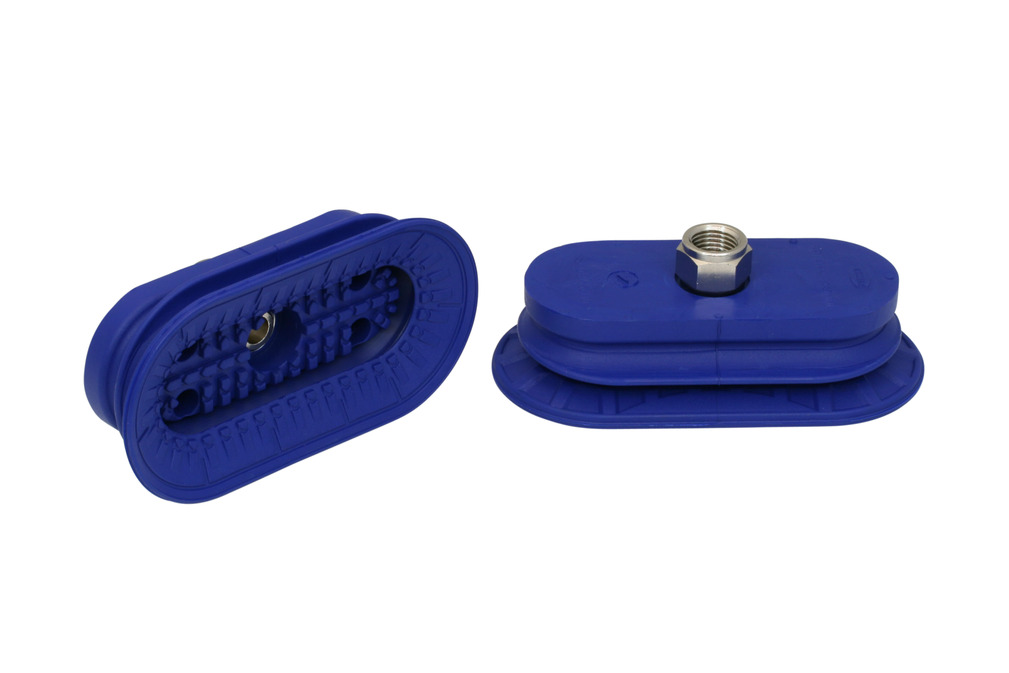

SAOB 110x55 NBR-60 G1/4-IG
物料号: 10.01.06.00900
波纹吸盘（椭圆），高速动态搬运表面弧形、油性工件
| 尺寸（长 x 宽） | 110 x 55 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 镀镍 |
| 连接 | G1/4-IG |
| 吸盘折数 | 1.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B1 | 53 mm |
| 最大值（S） | 59 mm |
| Bs | 55.1 mm |
| dn | 8 mm |
| G1 | G1/4"-F |
| H | 43 mm |
| L1 | 98.8 mm |
| LG1 | 8 mm |
| Lmax.(S) | 114 mm |
| Ls | 110.1 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 12 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 110 N |
| 拉脱力 | 233.5 N |
| 横向剪力 | 299.2 N |
| 油性表面的横向剪力 | 123.6 N |
| 卷数 | 53.1 cm³ |
| 工件最小半径（凸面） | 50 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸（长 x 宽） | 110 x 55 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 吸盘折数 | 1.5 |
| 重量 | 84.2 g |
| 产品系列 | SAOB |
