真空吸盘SAOB HT2,多种吸盘直径可选,发货前吸盘接头和橡胶件已经胶装固定成一体。

请稍后再试,或联系当地联系人。

SAOB 60x30 HT2-65 G1/4-AG

物料号: 10.01.06.02443

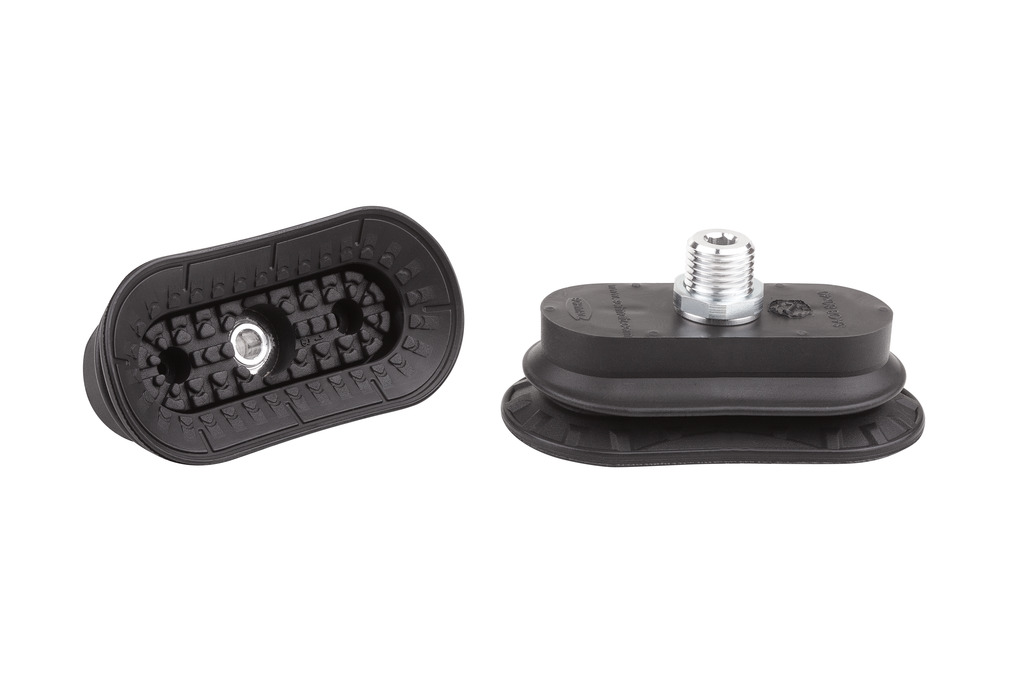

波纹吸盘(椭圆),高速动态搬运

尺寸(长 x 宽)60 x 30
吸盘胶皮材料高温材料 HT2
材料硬度[邵氏 A]65 (Shore A)
螺纹接头材料
连接G1/4-AG
设计参数
Design image
属性 价值
B1 31  mm
最大值(S) 33  mm
Bs 30.6  mm
dn 5  mm
G1 G1/4"-M
H 27  mm
L1 55.7  mm
LG1 8  mm
Lmax.(S) 63  mm
Ls 60.6  mm
SW1 17  mm
Z(吸盘行程) 7  mm
技术参数
属性 价值
吸力(-600 mbar) 38  N
拉脱力 55  N
横向剪力 56  N
卷数 10.5  cm³
工件最小半径(凸面) 30  mm
软管直径(建议)d 4  mm
尺寸(长 x 宽) 60 x 30
吸盘折数 1.5
吸盘胶皮材料 高温材料 HT2
材料硬度[邵氏 A] 65  Shore A
重量 44.5  g
产品系列 SAOB
注意:吸力:规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值,不包括安全系数 软管直径:推荐的软管直径指的是长度约为 2 米的软管。
