SAOB 60x30 HT2-65 G1/4-IG
物料号: 10.01.06.02442
波纹吸盘（椭圆），高速动态搬运
| 尺寸（长 x 宽） | 60 x 30 |
| 吸盘胶皮材料 | 高温材料 HT2 |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 螺纹接头材料 | 镀镍 |
| 连接 | G1/4-IG |

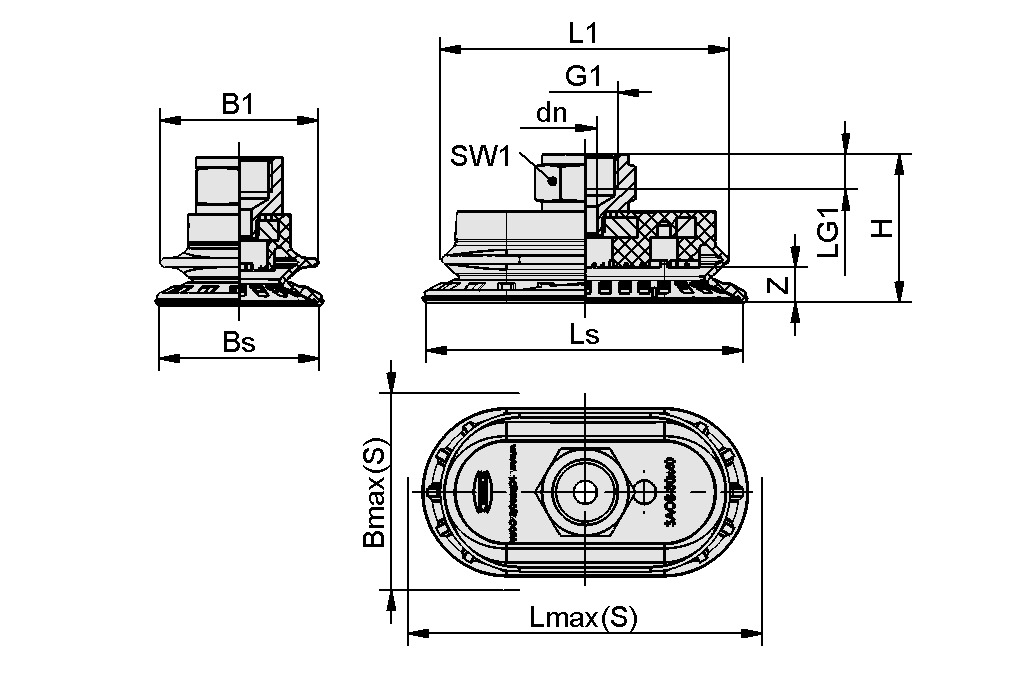

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B1 | 31 mm |
| 最大值（S） | 33 mm |
| Bs | 30.6 mm |
| dn | 6 mm |
| G1 | G1/4"-F |
| H | 34.4 mm |
| L1 | 55.7 mm |
| LG1 | 8 mm |
| Lmax.(S) | 63 mm |
| Ls | 60.6 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 7 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 38 N |
| 拉脱力 | 55 N |
| 横向剪力 | 56 N |
| 卷数 | 10.5 cm³ |
| 工件最小半径（凸面） | 30 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸（长 x 宽） | 60 x 30 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 高温材料 HT2 |
| 材料硬度[邵氏 A］ | 65 Shore A |
| 重量 | 44.3 g |
| 产品系列 | SAOB |
