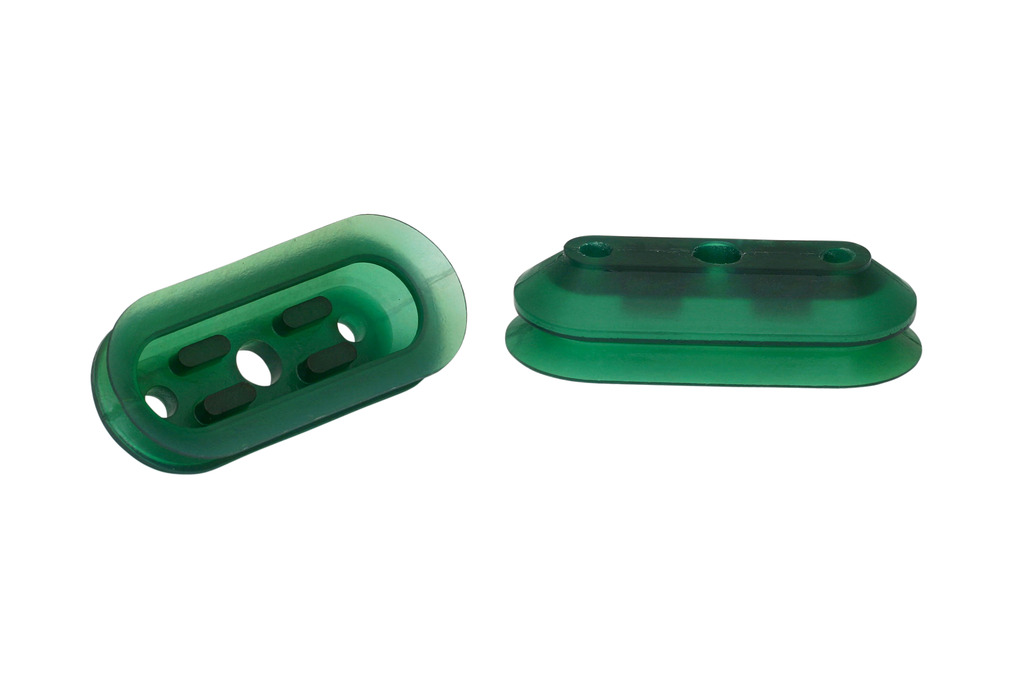

FGAO 95x40 VU1-72 N038
物料号: 10.01.06.00499
波纹吸盘（椭圆），极为耐磨，搬运狭长件
| 尺寸（长 x 宽） | 95 x 40 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 (Shore A) |
| 吸盘折数 | 1.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B1 | 38 mm |
| b2 | 23 mm |
| 最大值（S） | 42.5 mm |
| Bs | 40 mm |
| d | 11.5 mm |
| d1 | 7.5 mm |
| H | 23.5 mm |
| l2 | 78 mm |
| L1 | 93 mm |
| Lmax.(S) | 97 mm |
| Ls | 95 mm |
| X1 | 55 mm |
| Z（吸盘行程） | 12 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 95 N |
| 拉脱力 | 110 N |
| 工件最小半径（凸面） | 20 mm |
| 尺寸（长 x 宽） | 95 x 40 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 Shore A |
| 产品系列 | FGAO |
| 重量 | 20.9 g |
