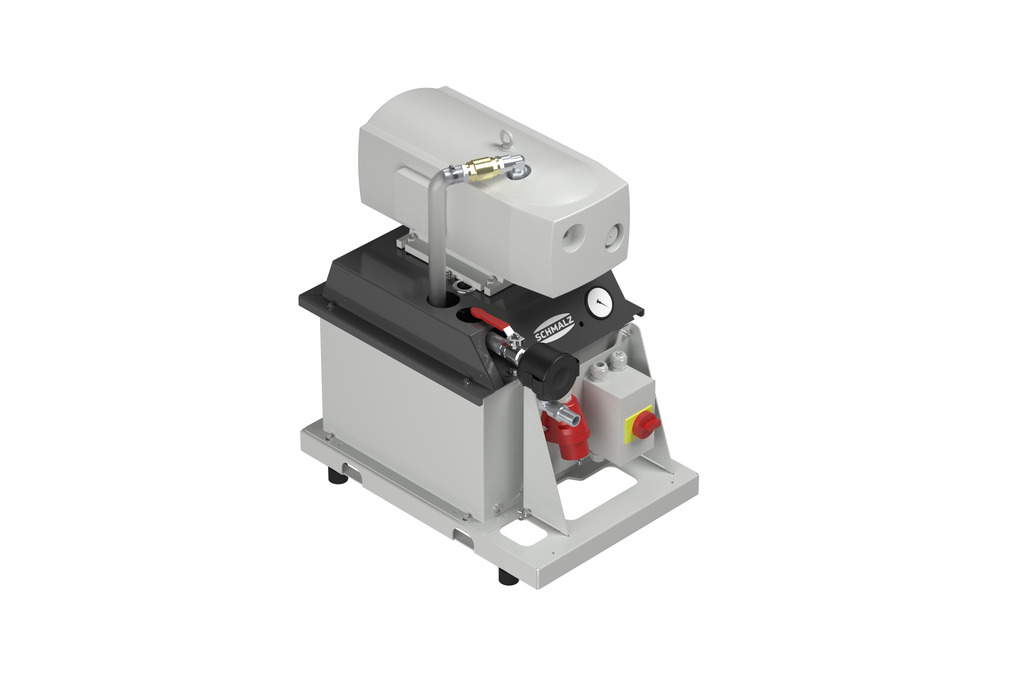

VH-TR Start 40 50

物料号: 10.01.55.00004

工作压力真空单元配有真空泵和蓄能器

形状	开始
设计真空产生装置	干运转泵 EVE-TR
吸率（max.）	40 (m³/h)
储存罐容积	50 (l)
宽度 B	457 (mm)
高度 H	782 (mm)
最大真空	-850 (mbar)
与	无过滤器
50 Hz电压	190 - 255 V / 330 - 440 V AC3
60 Hz电压	190 - 290 V / 330 - 500 V AC3

设计参数

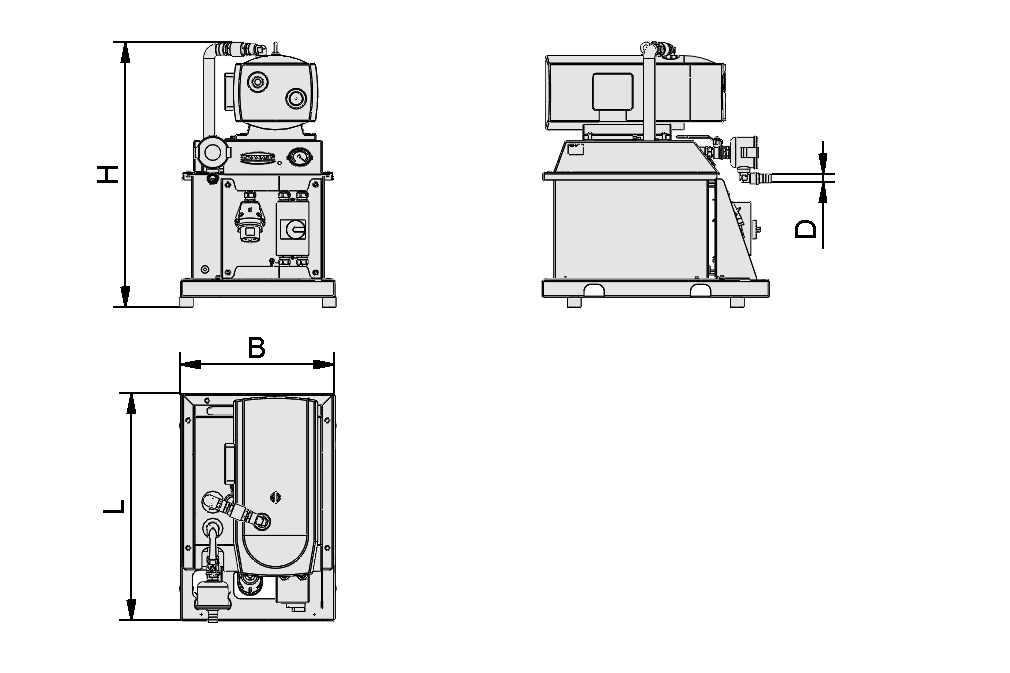

Design image

属性	价值
L	673 mm
B	457 mm
H	782 mm
D	25 mm
与	无过滤器

技术参数

属性	价值
吸率（max.）	40 m³/h
储存罐容积	50 l
最大真空	-850 mbar
50 Hz电压	190 - 255 V / 330 - 440 V AC3
60 Hz电压	190 - 290 V / 330 - 500 V AC3

文件

备件

EVE-TR 40 AC3

EVE-TR 40 AC3 10.03.01.00142 无油真空泵，固定抽吸速率，低维护

当前类型	三相电流
50 Hz的声音级别	67 (dB(A))
50 Hz电压	190 - 255 V / 330 - 440 V AC3
电压 60 Hz	S028
60 Hz电压	190 - 290 V / 330 - 500 V AC3
吸率（50 Hz）	40 (m³/h)
吸率（60 Hz）	48 (m³/h)
真空（50 Hz）	-850 (mbar)
额定功率 50 Hz	1.25 (kW)
额定功率 60 Hz	1.5 (kW)
重量	38.5 (kg)

VAM 67 V H-SE BAR/PSI

VAM 67 V H-SE BAR/PSI 10.07.02.00016 真空表，模拟量测量和监测真空

外部直径 D	67 (mm)
测量范围 [bar]	-1,00 ... 0,00 bar
形状压力计	安装板方式安装
产品系列	VAM
	巴/磅秤

RSV 20 G3/4-IG MS

RSV 20 G3/4-IG MS 10.05.05.00004 止回阀，当系统真空度骤降时，维持回路真空度。

公称尺寸	20 (mm)
螺纹 G1	G3/4"-F
额定抽气流量	45 (m³/h)
操作手柄的工作温度	-20 ... 100 °C
材料	黄铜

STF G3/4-IG N

STF G3/4-IG N 10.07.01.00007 灰尘过滤器

连接	G3/4"-F
形状	钢外壳
额定抽气流量	42 (m³/h)
过滤器孔径尺寸	3 (µm)

FILT-EINS 3 65x70 PAP STF-3/4-IG

FILT-EINS 3 65x70 PAP STF-3/4-IG 10.07.01.00017 过滤器插件（圆）

过滤器孔径尺寸	3 (µm)
外部直径 D	65 (mm)
长度 L	69.5 (mm)
无过滤器材料	纸
使用結構設計	灰尘过滤器 STF
尺寸	3/4-IG

VST EVE-TR-40

VST EVE-TR-40 10.03.01.00135 真空泵用磨损件套装

使用結構設計	泵 EVE-TR
尺寸	40
载有	毛刷滑道
和	无过滤器

辅料

VSL 41-32 PVC-DS KL-TR

VSL 41-32 PVC-DS KL-TR 10.07.09.00008 真空压缩空气管

外部直径 D	41 (mm)
内径 d	32 (mm)
最大长度	50 (m)
材料软管	带螺旋钢丝的 PVC 螺旋管
最小弯曲半径	110 (mm)
压力范围（操作手柄压力） [bar]	-0.85 ... 4.00 bar
操作手柄的工作温度	-15 ... 65 °C
颜色	清澈透明

新的
高效

ZUB VH 4CAS 10.01.27.02333 附件

使用結構設計	Vakuum Aggregat VH
外部直径 D	60 (mm)
高度 H	100 (mm)
重量	3.08 (kg)
