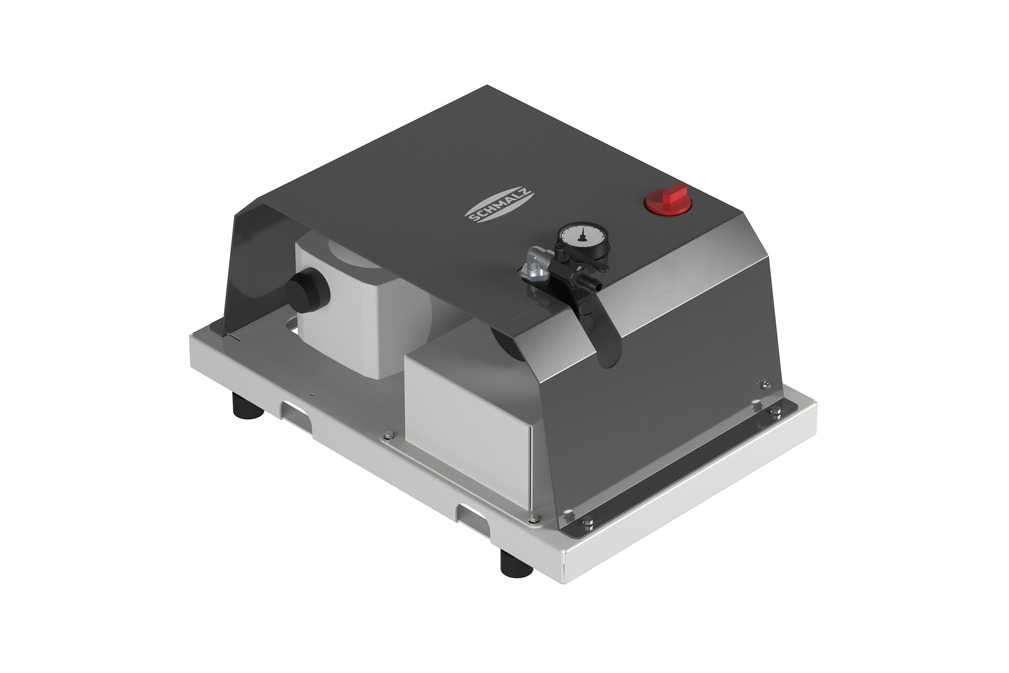

VH-TR Start 10 10

物料号: 10.01.55.00001

工作压力真空单元配有真空泵和蓄能器

形状	开始
设计真空产生装置	干运转泵 EVE-TR
吸率（max.）	10 (m³/h)
储存罐容积	10 (l)
宽度 B	457 (mm)
高度 H	379 (mm)
最大真空	-850 (mbar)
与	无过滤器
50 Hz电压	D175 - 260 V / Y300 - 450 V
60 Hz电压	200 - 300 V 或 350 - 520 V

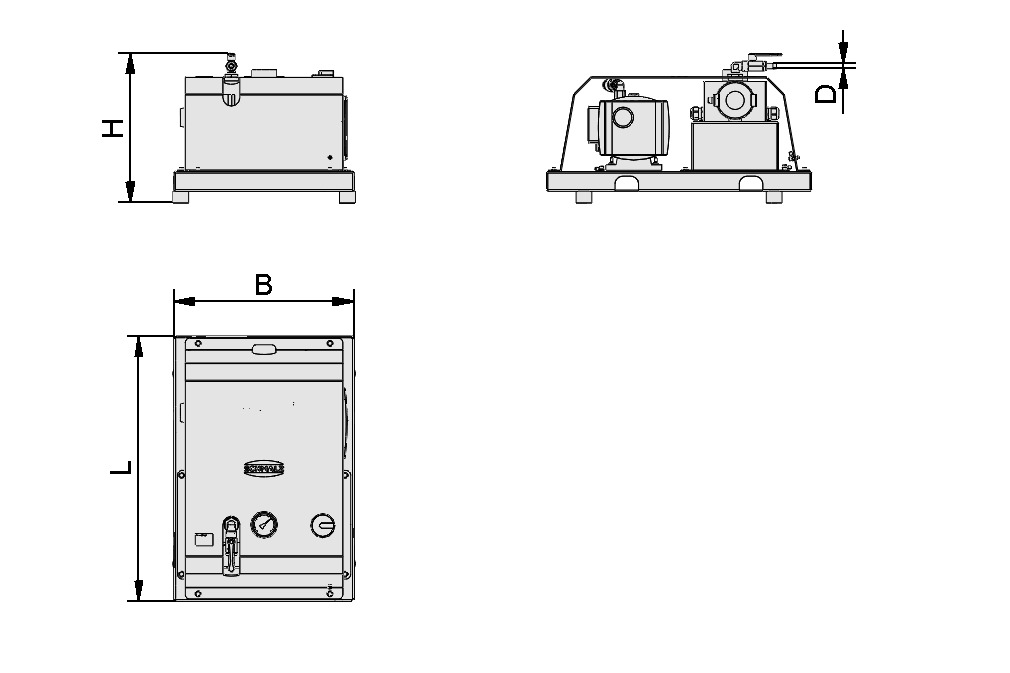

设计参数

Design image

属性	价值
L	673 mm
B	457 mm
H	379 mm
D	13 mm
与	无过滤器

技术参数

属性	价值
吸率（max.）	10 m³/h
储存罐容积	10 l
最大真空	-850 mbar
50 Hz电压	D175 - 260 V / Y300 - 450 V
60 Hz电压	200 - 300 V 或 350 - 520 V

文件

备件

EVE-TR 10 AC3

EVE-TR 10 AC3 10.03.01.00137 无油真空泵，固定抽吸速率，低维护

当前类型	三相电流
50 Hz的声音级别	60 (dB(A))
50 Hz电压	D175 - 260 V / Y300 - 450 V
电压 60 Hz	S013
60 Hz电压	200 - 300 V 或 350 - 520 V
吸率（50 Hz）	10 (m³/h)
吸率（60 Hz）	12 (m³/h)
真空（50 Hz）	-850 (mbar)
额定功率 50 Hz	0.37 (kW)
额定功率 60 Hz	0.45 (kW)
批准	UL
重量	16 (kg)

VAM 63 V H BAR/PSI

VAM 63 V H BAR/PSI 10.07.02.00003 真空表，模拟量测量和监测真空

外部直径 D	63 (mm)
测量范围 [bar]	-1,00 ... 0,00 bar
形状压力计	后部连接件
产品系列	VAM
	巴/磅秤

RSV 18 G1/2-IG MS

RSV 18 G1/2-IG MS 10.05.05.00003 止回阀，当系统真空度骤降时，维持回路真空度。

公称尺寸	18 (mm)
螺纹 G1	G1/2"-F
额定抽气流量	26 (m³/h)
操作手柄的工作温度	-20 ... 100 °C
材料	黄铜

STF G3/4-IG N

STF G3/4-IG N 10.07.01.00007 灰尘过滤器

连接	G3/4"-F
形状	钢外壳
额定抽气流量	42 (m³/h)
过滤器孔径尺寸	3 (µm)

FILT-EINS 3 65x70 PAP STF-3/4-IG

FILT-EINS 3 65x70 PAP STF-3/4-IG 10.07.01.00017 过滤器插件（圆）

过滤器孔径尺寸	3 (µm)
外部直径 D	65 (mm)
长度 L	69.5 (mm)
无过滤器材料	纸
使用結構設計	灰尘过滤器 STF
尺寸	3/4-IG

VST EVE-TR-10

VST EVE-TR-10 10.03.01.00132 成套磨损部件序号泵

使用結構設計	泵 EVE-TR
尺寸	10
载有	毛刷滑道
和	无过滤器

辅料

新的
高效

ZUB VH 4CAS 10.01.27.02333 附件

使用結構設計	Vakuum Aggregat VH
外部直径 D	60 (mm)
高度 H	100 (mm)
重量	3.08 (kg)

VSL 19-13 PVC-DS KL-TR

VSL 19-13 PVC-DS KL-TR 10.07.09.00016 真空压缩空气管

外部直径 D	19.2 (mm)
内径 d	13 (mm)
最大长度	50 (m)
材料软管	带螺旋钢丝的 PVC 螺旋管
最小弯曲半径	85 (mm)
压力范围（操作手柄压力） [bar]	-0.90 ... 5.00 bar
操作手柄的工作温度	-15 ... 65 °C
颜色	清澈透明
