FILT-EINS 3 98x70 PAP STF-1-1/4-IGN10.07.01.00018替换滤芯
| 过滤器孔径尺寸 | 3 (µm) |
| 外部直径 D | 98 (mm) |
| 长度 L | 70 (mm) |
| 无过滤器材料 | 纸 |
| 使用結構設計 | 灰尘过滤器 STF |
| 尺寸 | 1-1/4-IGN |
VOL 100
物料号: 10.03.03.00123

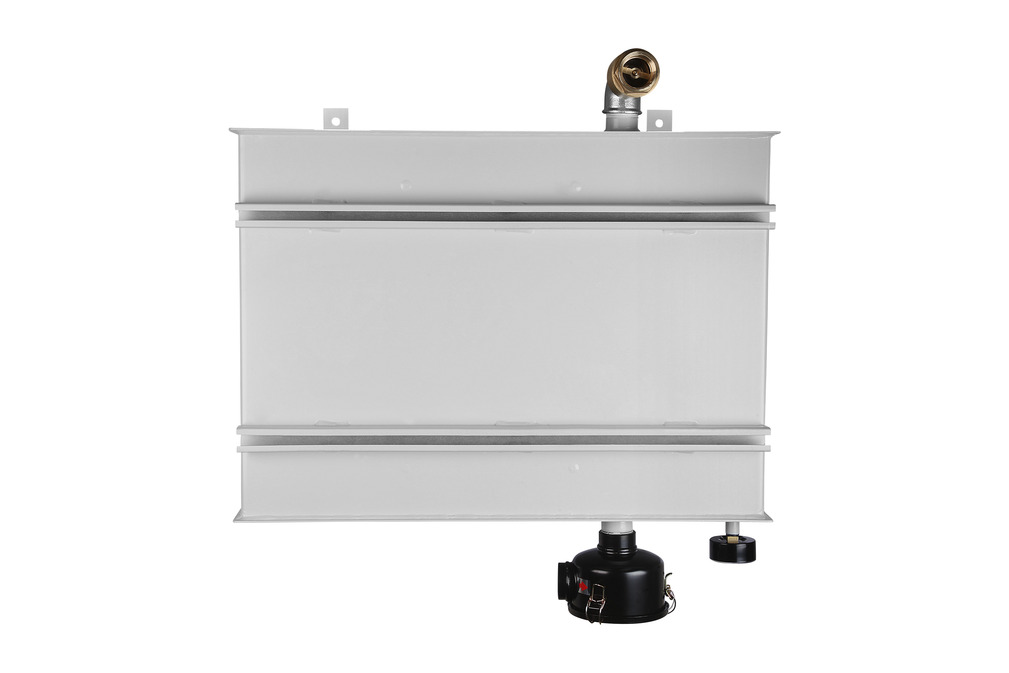

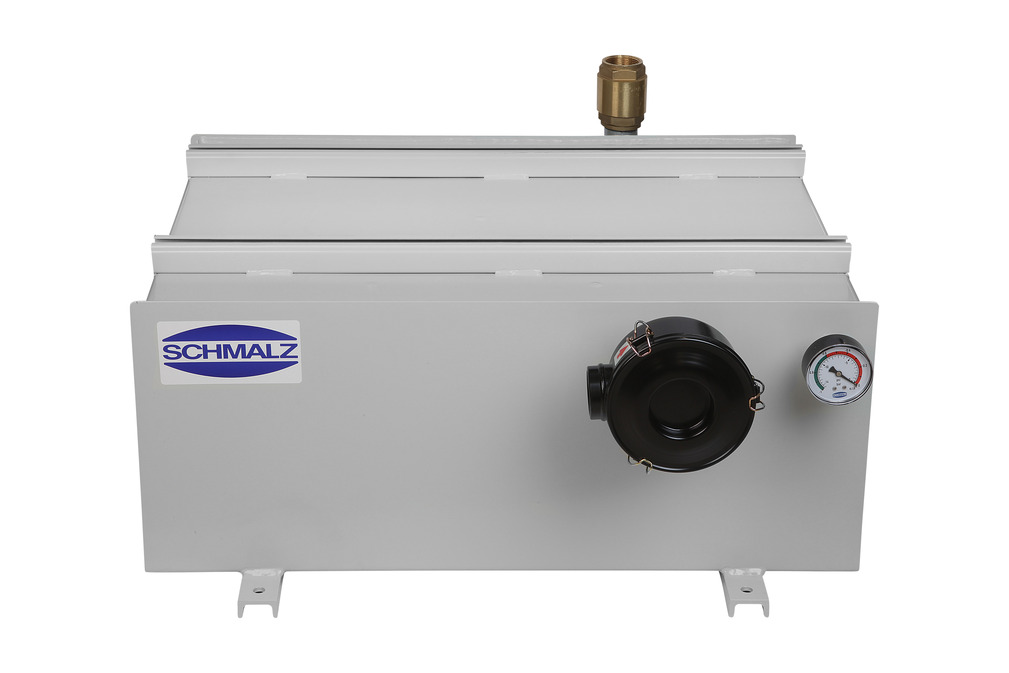

真空蓄能器
| 储存罐容积 | 100 (l) |
| 高度 H | 334 (mm) |
| 添加功能 真空储存罐 | 压力计、阀、过滤器 |

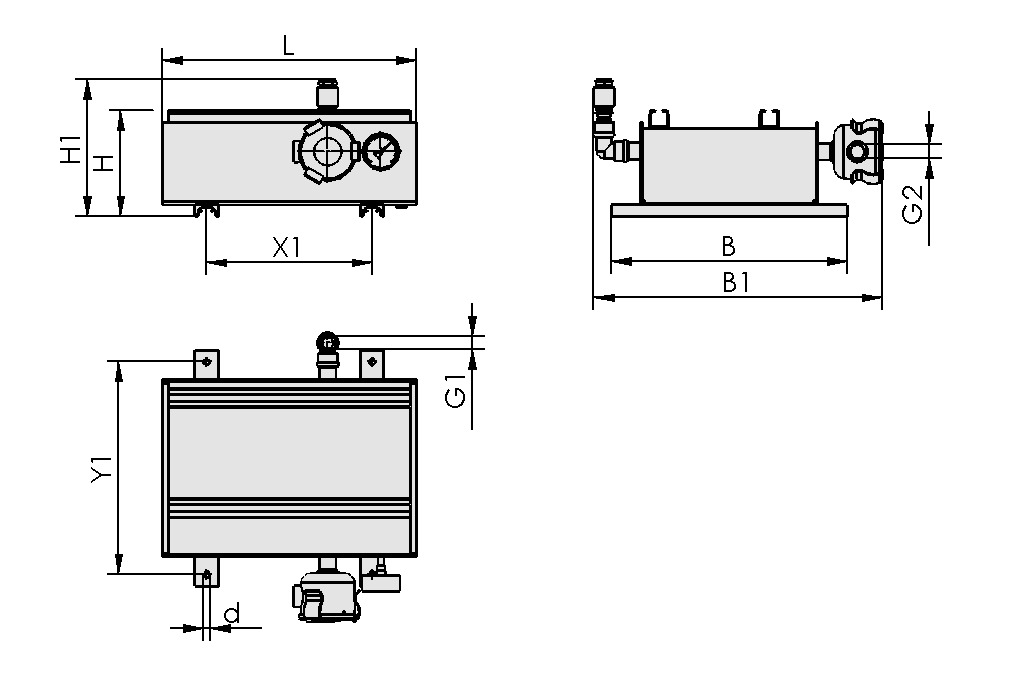

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 610 mm |
| B1 | 750 mm |
| d | 11 mm |
| G1 | G1-1/4"-F |
| G2 | G1-1/4"-F |
| H | 334 mm |
| H1 | 405 mm |
| L | 710 mm |
| X1 | 480 mm |
| Y1 | 570 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 储存罐容积 | 100 l |
| 重量 | 51 kg |
| 产品系列 | VOL |
文件
文件
备件
