SBB-24V-DC-ST/ABS-LUE SB
物料号: 10.04.04.00322
消音器箱，降低噪音等级
| 使用結構設計 | 鼓风机 SB |
| 直流电压 | 24 V - 直流 |
| 材料 | 钢 / ABS |
| 螺纹 G1 | G2"-M |
| 长度 L | 661 (mm) |
| 宽度 B | 586 (mm) |
| 高度 H | 648 (mm) |

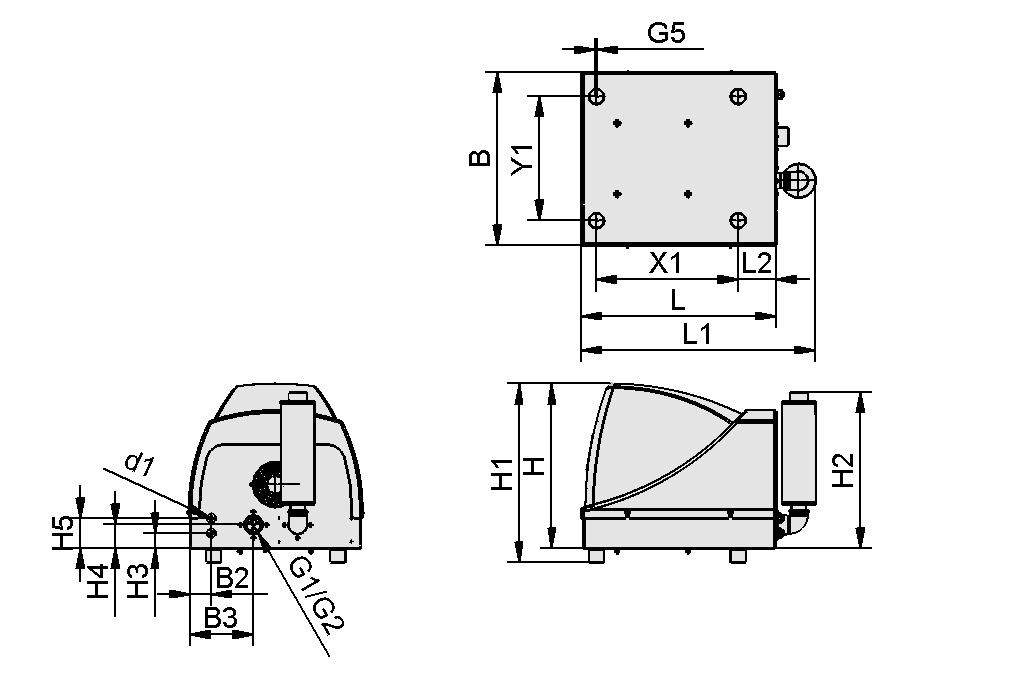

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 586 mm |
| B2 | 60 mm |
| B3 | 178 mm |
| d1 | 13.5 mm |
| G1 | G2"-M |
| G5 | M10-F |
| H | 648 mm |
| H1 | 695 mm |
| H2 | 552 mm |
| H3 | 53 mm |
| H4 | 104 mm |
| H5 | 103 mm |
| L | 661 mm |
| L1 | 801 mm |
| L2 | 65 mm |
| X1 | 520 mm |
| Y1 | 420 mm |
