SBB-230V-AC-ST-VZ-LUE SB
物料号: 10.04.04.00238
消音器箱，降低噪音等级
| 使用結構設計 | 鼓风机 SB |
| 直流电压 | 230 V - 交流 |
| 材料 | 钢 |
| 螺纹 G1 | G2-1/2"-M |
| 长度 L | 1055 (mm) |
| 宽度 B | 727 (mm) |
| 高度 H | 703 (mm) |

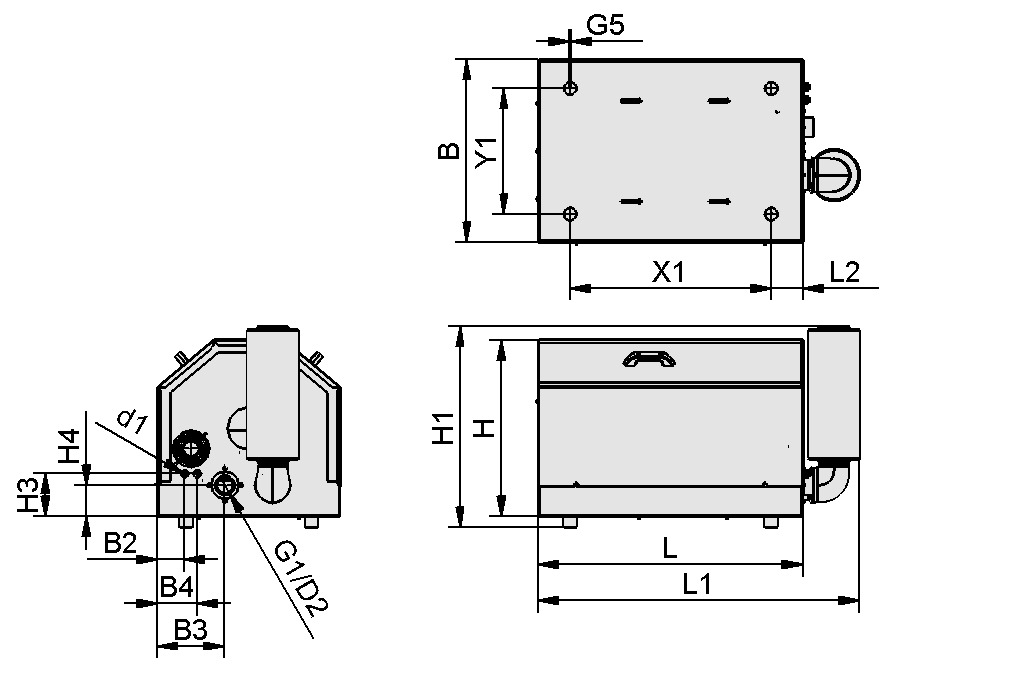

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 727 mm |
| B2 | 105 mm |
| B3 | 265 mm |
| B4 | 155 mm |
| d1 | 13.5 mm |
| G1 | G2-1/2"-M |
| G5 | M10-F |
| H | 703 mm |
| H1 | 801 mm |
| H3 | 170 mm |
| H4 | 125 mm |
| L | 1,055 mm |
| L1 | 1,281 mm |
| L2 | 125 mm |
| X1 | 800 mm |
| Y1 | 500 mm |
