纯气动控制的集成式真空发生器，无电子部件；安装成本极低
集成有节气功能，耗气量可降低多达 80%
SCPi 规格配备数字量开关输出端和与常见的现场总线系统进行通信的 IO-Link
设有状态监测系统，可进行预见性维护，提高系统效率
设计
设计
- 基础元件由高强度塑料制成
- 即使无电气接口，也可集成气动节气调节装置

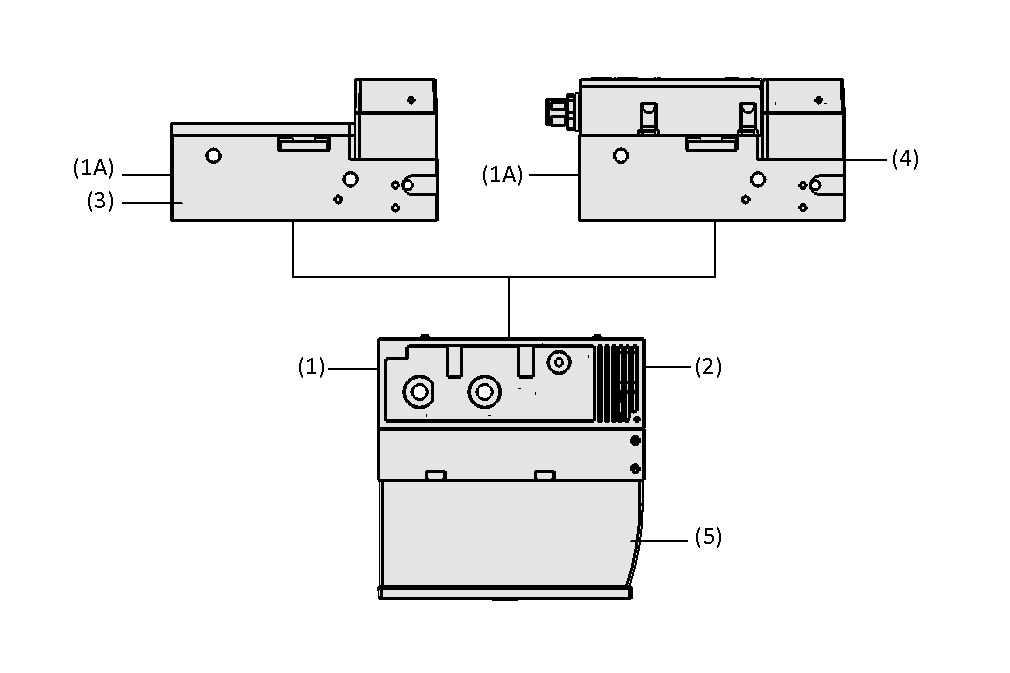

- 用于控制吸气 (1) 或吹气 (1A) 功能的气动连接；真空连接 (2)
- SCPb 款 (3) 无电子部件；用于调整开关点的调整螺栓
- SCPi 款 (4) 带操作和显示元件；通过标准 M12 插头进行电气连接
技术参数
技术参数
- 吸率最高 185 l/min
- 最大真空：85 %
源动力
源动力
公制帝国
| 2 | 3 | 4 | 5 | 6 | |
|---|---|---|---|---|---|
| SCPb / SCPi | 350.00 | 610.00 | 800.00 | 890.00 | 850.00 |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| SCPb / SCPi 15 | 0.03 | 0.07 | 0.16 | 0.27 | 0.42 | 0.63 | 0.91 | 1.37 | 2.60 |
| SCPb / SCPi 20 | 0.02 | 0.04 | 0.08 | 0.14 | 0.22 | 0.31 | 0.44 | 0.66 | 1.54 |
| SCPb / SCPi 25 | 0.01 | 0.02 | 0.05 | 0.09 | 0.14 | 0.20 | 0.28 | 0.42 | 0.86 |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| SCPb / SCPi 15 | 75.00 | 65.40 | 55.20 | 46.30 | 38.30 | 31.20 | 23.90 | 13.50 | 3.40 |
| SCPb / SCPi 20 | 139.00 | 123.10 | 106.80 | 92.50 | 79.30 | 65.20 | 51.90 | 32.10 | 8.50 |
| SCPb / SCPi 25 | 195.00 | 176.80 | 153.60 | 133.60 | 112.00 | 89.30 | 67.40 | 39.70 | 11.70 |
软件
软件
本产品的匹配软件可在本节中找到。
| 软件 | 语种 |
|---|---|
| 英語 |
结果 1至 8 个 8 项目
| 喷嘴尺寸 | 1.5 毫米 |
| 吸率（max.） | 75 (l/min) |
| 耗气量 吸入 | 115 (l/min) |
| 无声音级别 | 76 (dB(A)) |
| 压力范围（操作手柄压力） [bar] | 4.0 ... 7.0 bar |
| 最大真空 | -850 (mbar) |
| 控制阀 | 常开 |
| 电气的连接 | 5针M12公插头 |
| 防护类型 IP | IP 65 (带插头） |
| 调节器 | -630 (mbar) |
| 形状集成式真空发生器 | 气动控制 |
| 喷嘴尺寸 | 2.0 毫米 |
| 吸率（max.） | 135 (l/min) |
| 耗气量 吸入 | 190 (l/min) |
| 无声音级别 | 76 (dB(A)) |
| 压力范围（操作手柄压力） [bar] | 4.0 ... 7.0 bar |
| 最大真空 | -850 (mbar) |
| 控制阀 | 常开 |
| 电气的连接 | 5针M12公插头 |
| 防护类型 IP | IP 65 (带插头） |
| 调节器 | -630 (mbar) |
| 形状集成式真空发生器 | 气动控制 |
| 喷嘴尺寸 | 2.5 毫米 |
| 吸率（max.） | 185 (l/min) |
| 耗气量 吸入 | 290 (l/min) |
| 无声音级别 | 77 (dB(A)) |
| 压力范围（操作手柄压力） [bar] | 4.0 ... 7.0 bar |
| 最大真空 | -850 (mbar) |
| 控制阀 | 常开 |
| 电气的连接 | 5针M12公插头 |
| 防护类型 IP | IP 65 (带插头） |
| 调节器 | -630 (mbar) |
| 形状集成式真空发生器 | 气动控制 |
| 喷嘴尺寸 | 1.5 毫米 |
| 吸率（max.） | 75 (l/min) |
| 耗气量 吸入 | 115 (l/min) |
| 无声音级别 | 76 (dB(A)) |
| 压力范围（操作手柄压力） [bar] | 4.0 ... 7.0 bar |
| 最大真空 | -850 (mbar) |
| 控制阀 | 常开 |
| 发生器的功能 | 气动节气功能 |
| 调节器 | -630 (mbar) |
| 形状集成式真空发生器 | 气动控制 |
| 喷嘴尺寸 | 2.0 毫米 |
| 吸率（max.） | 135 (l/min) |
| 耗气量 吸入 | 190 (l/min) |
| 无声音级别 | 76 (dB(A)) |
| 压力范围（操作手柄压力） [bar] | 4.0 ... 7.0 bar |
| 最大真空 | -850 (mbar) |
| 控制阀 | 常开 |
| 发生器的功能 | 气动节气功能 |
| 调节器 | -630 (mbar) |
| 形状集成式真空发生器 | 气动控制 |
| 喷嘴尺寸 | 2.5 毫米 |
| 吸率（max.） | 185 (l/min) |
| 耗气量 吸入 | 290 (l/min) |
| 无声音级别 | 77 (dB(A)) |
| 压力范围（操作手柄压力） [bar] | 4.0 ... 7.0 bar |
| 最大真空 | -850 (mbar) |
| 控制阀 | 常开 |
| 发生器的功能 | 气动节气功能 |
| 调节器 | -630 (mbar) |
| 形状集成式真空发生器 | 气动控制 |
