GPQ1 122x46x43 SXPi/SXMPi
物料号: 10.02.02.02473
真空发生器集成端子底座
| 长度 L | 122 (mm) |
| 宽度 B | 46 (mm) |
| 高度 H | 43 (mm) |
| 连接针数 | 1 |
| 使用結構設計 | 集成式真空发生器 SXPi/SXMPi |

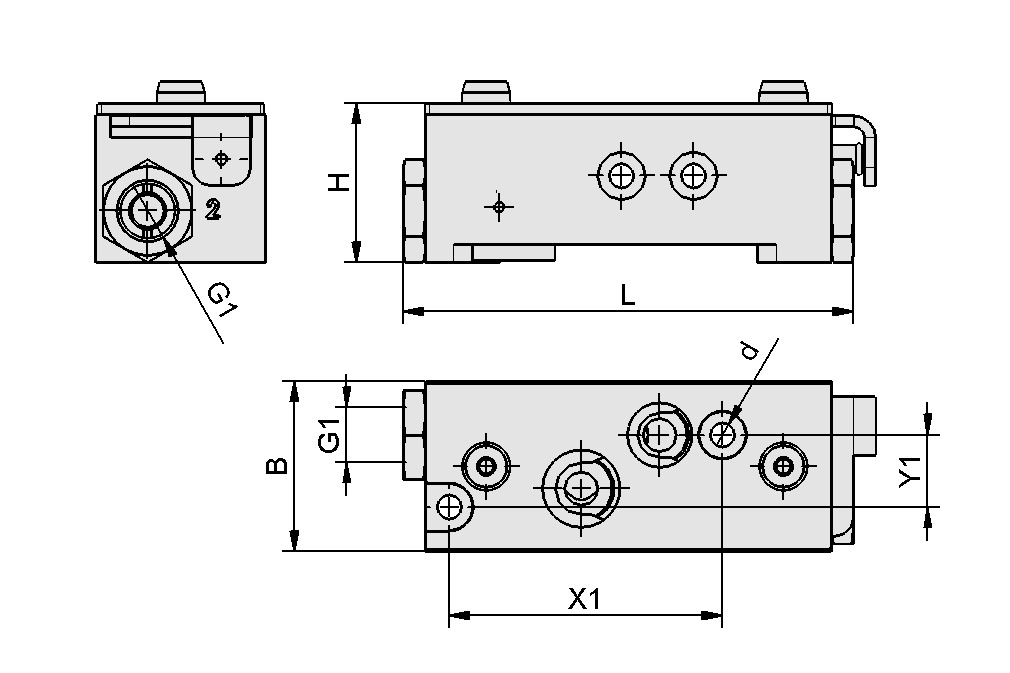

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 46 mm |
| d | 6.6 mm |
| G1 | G3/8"-F |
| H | 43 mm |
| L | 122 mm |
| X1 | 74 mm |
| Y1 | 19.5 mm |
