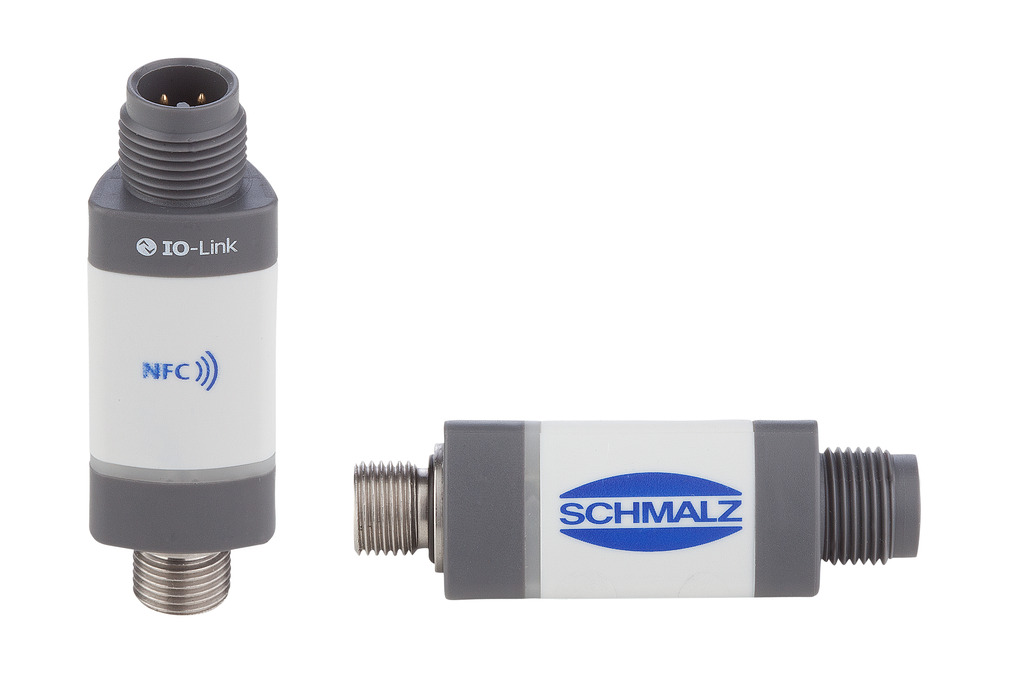

VSi VP8 M12-4
物料号: 10.06.02.00572
真空压力开关，2个数字输出信号，IO-LINK功能
| 测量范围 [bar] | -1,0 ... 8,0 bar |
| 电气的连接 | 4针M12公插头 |
| 说明 | LED |
| 防护类型 IP | IP 65 |

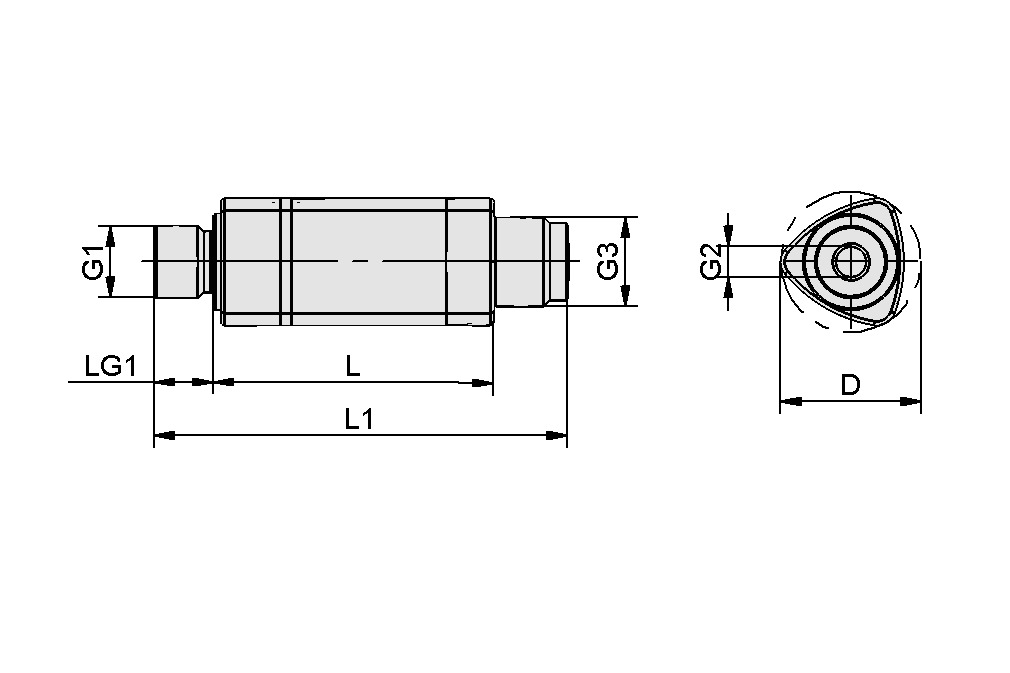

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D | 19.6 mm |
| G1 | G1/8"-M |
| G2 | M5-F |
| G3 | M12x1-M |
| L | 38 mm |
| L1 | 56 mm |
| LG1 | 8 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 测量介质 | 非腐蚀性气体；干燥、无油空气 |
| 测量范围 [bar] | -1,0 ... 8,0 bar |
| 最大安全超压 | 12 bar |
| 测量范围 | -14.5 ... 116.0 psi |
| 最大安全超压 | 174.04 psi |
| 重复性 | ± 3% 全量程 |
| 滞后 | 可调 |
| 输入 / 输出 | 2 数字 |
| 最大开关电源能力 | 100 mA |
| 说明 | LED |
| 电气的连接 | 4针M12公插头 |
| 连接 | G1/8"-M + M5-F |
| 电压 | 10-30V DC |
| 电流消耗 | 35 mA |
| 防护类型 IP | IP 65 |
| 操作手柄的工作温度 | 0 ... 50 °C |
| 重量 | 12 g |
| 产品系列 | VSI |
文件
文件
辅料
BEF-WIN 21x22x60.5 1.5 VS10.06.02.00061安装固定支架
| 长度 L | 60.5 (mm) |
| 宽度 B | 21 (mm) |
| 高度 H | 22 (mm) |
| 壁厚 s | 1.5 (mm) |
| 使用結構設計 | 真空开关 |
STVI-GE G1/8-IG 410.08.02.00149管接直螺纹插头
| 螺纹 G1 | G1/8"-F |
| 软管外直径 | 4 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 8.5 (mm) |
| 长度 L | 23.5 (mm) |
STVI-GE G1/8-IG 610.08.02.00150管接直螺纹插头
| 螺纹 G1 | G1/8"-F |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 11.5 (mm) |
| 长度 L | 26.5 (mm) |
STVI-GE G1/8-IG 810.08.02.00151管接直螺纹插头
| 螺纹 G1 | G1/8"-F |
| 软管外直径 | 8 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 14.5 (mm) |
| 长度 L | 29.5 (mm) |
HTR-VSi Clip10.06.02.00718用于固定的塑料支架
的真空和压力开关
VSi / VS-V-SA系列
| 宽度 B | 12 (mm) |
| 高度 H | 25.3 (mm) |
| 长度 L | 20 (mm) |
| 使用結構設計 | 真空 / 压力开关 |
BEF-WIN 21x22x39 1.5 VSi-M1210.06.02.00665安装固定支架
| 宽度 B | 21 (mm) |
| 高度 H | 22 (mm) |
| 长度 L | 39 (mm) |
| 壁厚 s | 1.5 (mm) |
| 使用結構設計 | 真空 / 压力开关 |
