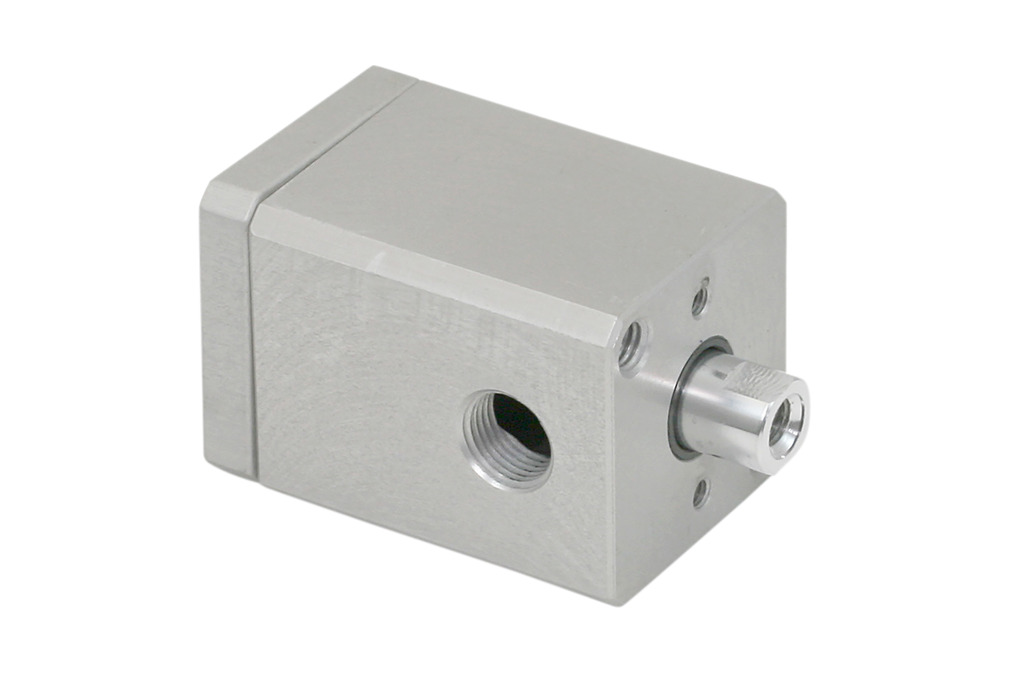

HS 14-22 M5-IG
物料号: 10.01.07.00014
真空提升气缸，快速分离纸张和塑料薄膜
| 吸盘行程 Z | 14 (mm) |
| 真空连接 | G1/8"-F |
| 吸盘胶皮连接 | M5-F |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D | 31 mm |
| D1 | 9 mm |
| G1 | G1/8"-F |
| G2 | M5-F |
| G3 | M5-F |
| G4 | M5-F |
| H | 65.5 mm |
| H1 | 43.5 mm |
| H2 | 5.5 mm |
| H3 | 11 mm |
| L | 30 mm |
| LG1 | 5 mm |
| LG2 | 10 mm |
| LG3 | 10 mm |
| LG4 | 10 mm |
| Z（吸盘行程） | 14 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 夹持力 | 3.5 N |
| 耗气量 [l/min] | 33.3 l/min |
| 耗气量 | 2 m³/h |
| 周期，循环周期 | 0.8 s |
| 重量 | 0.13 kg |
| 产品系列 | HS |
